Vom 3D-Volumenmodell zur 2D-Zeichnung
Der bessere Weg zur Technischen Zeichnung
Wenn ein 3D-Volumenmodell vorliegt, ist es in BeckerCAD 3D Pro sehr einfach, davon die für eine Technische Zeichnung nötigen Ansichten abzuleiten. Diese Anleitung zeigt, wie es geht!

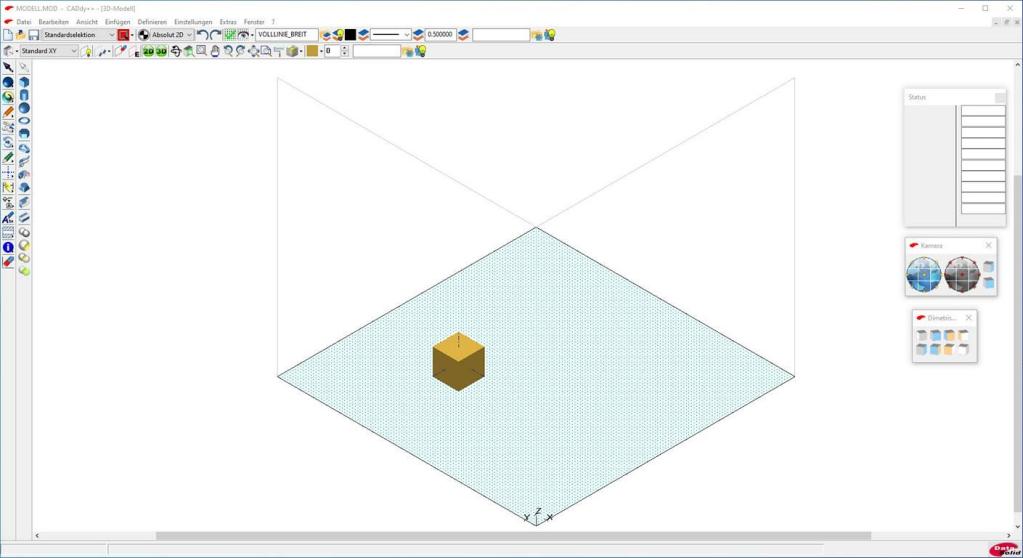

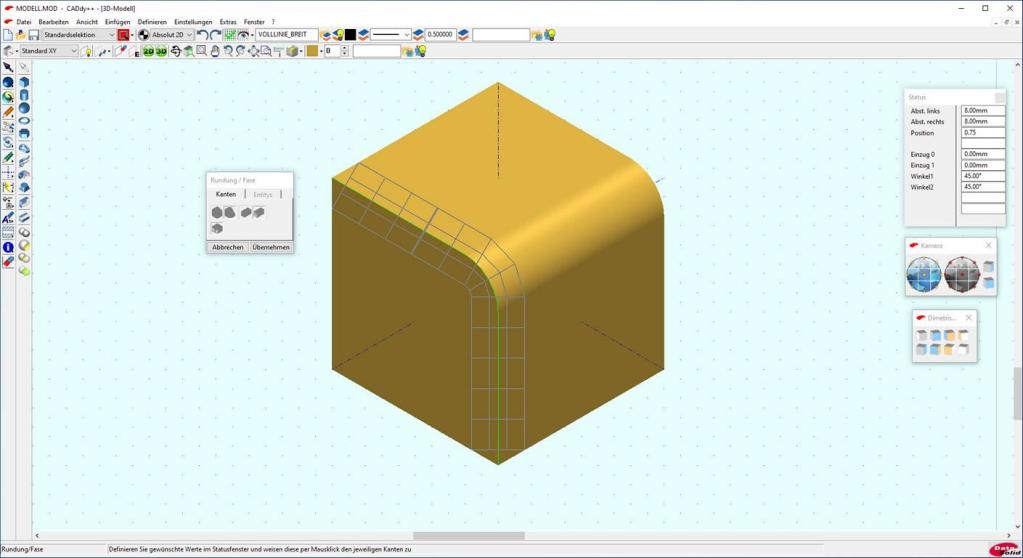

Zunächst einen 3D-Würfel erzeugen.Seine Maße: 50x50x50mm.
Startpunkt am Raster festlegen.
Per Leertaste ins Statusfenster wechseln und dort die Maße eingeben.

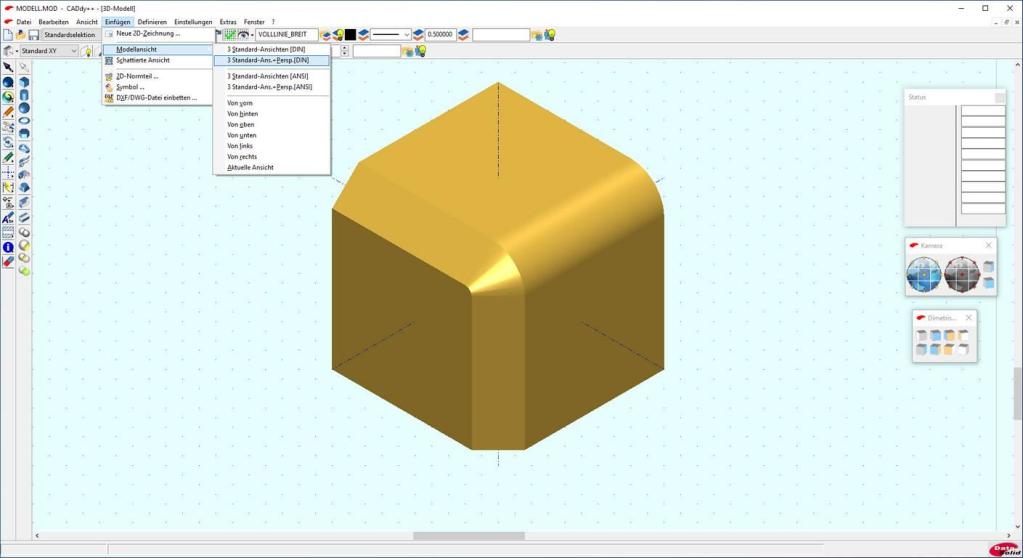

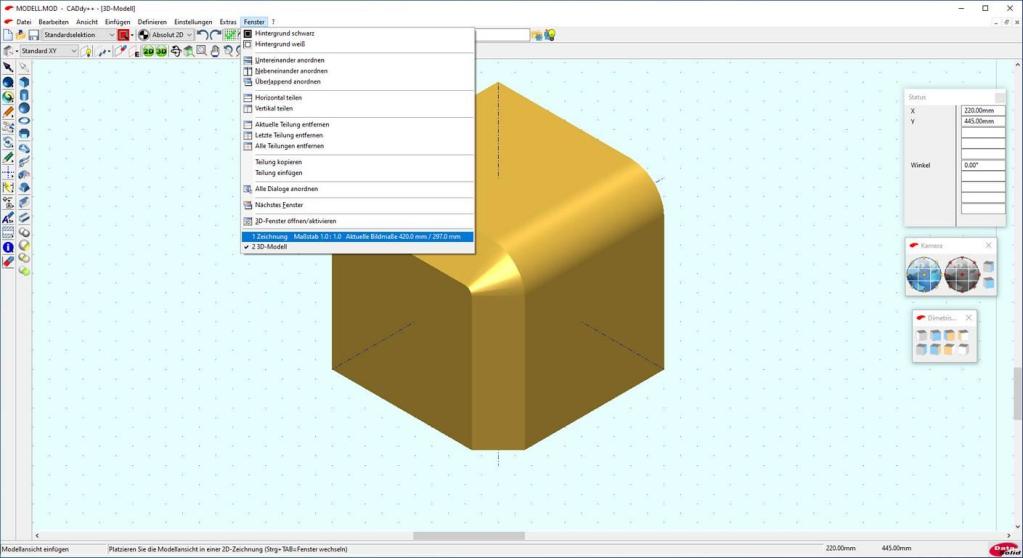

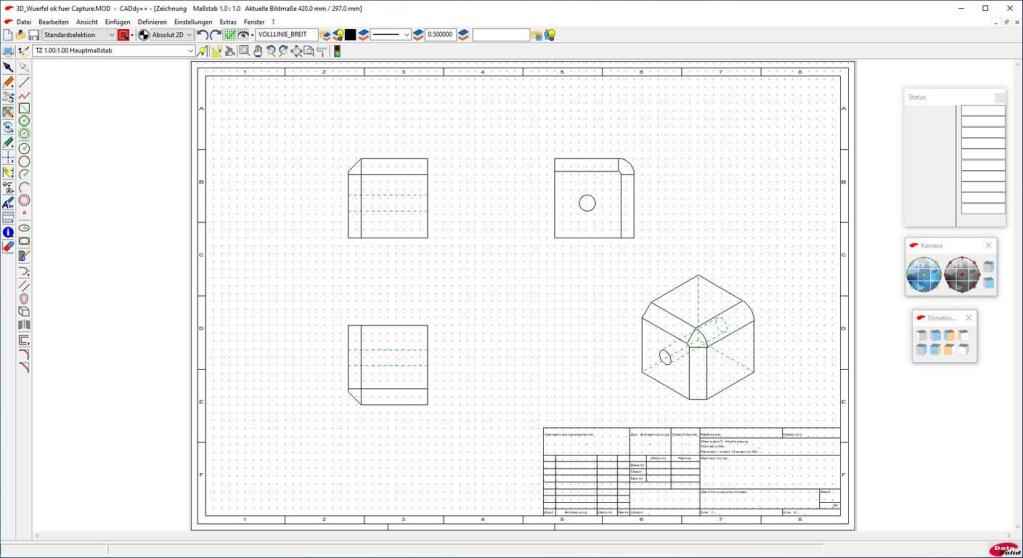

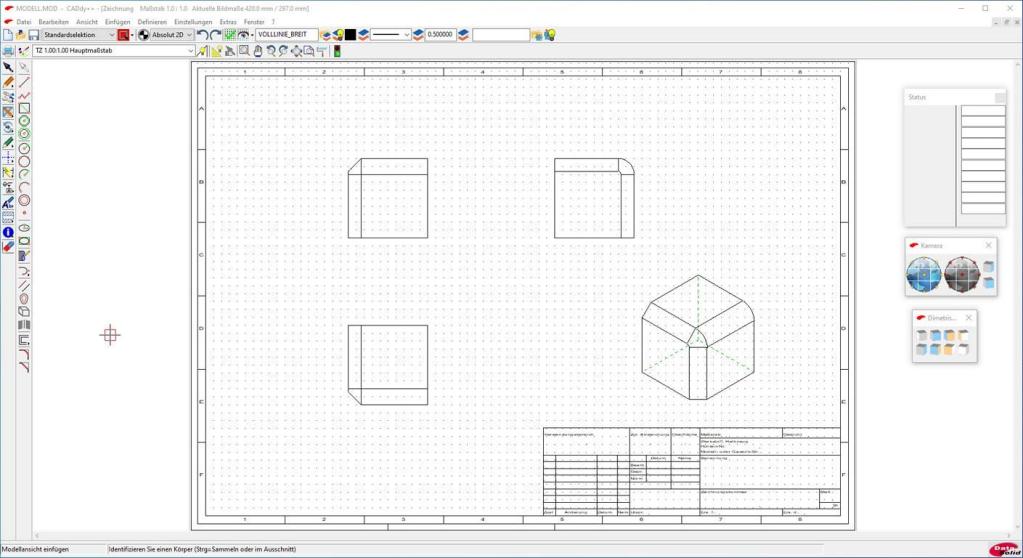

Zum Ableiten der Ansichten aus einem 3D-Modell, zunächst "Einfügen/Modellansicht" wählen und die gewünschten Ansichten auswählen.

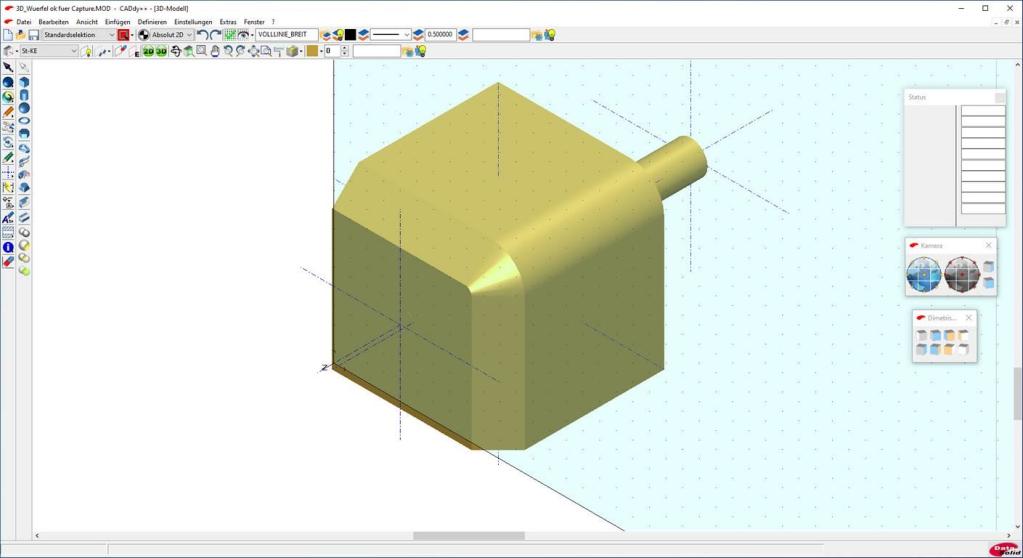

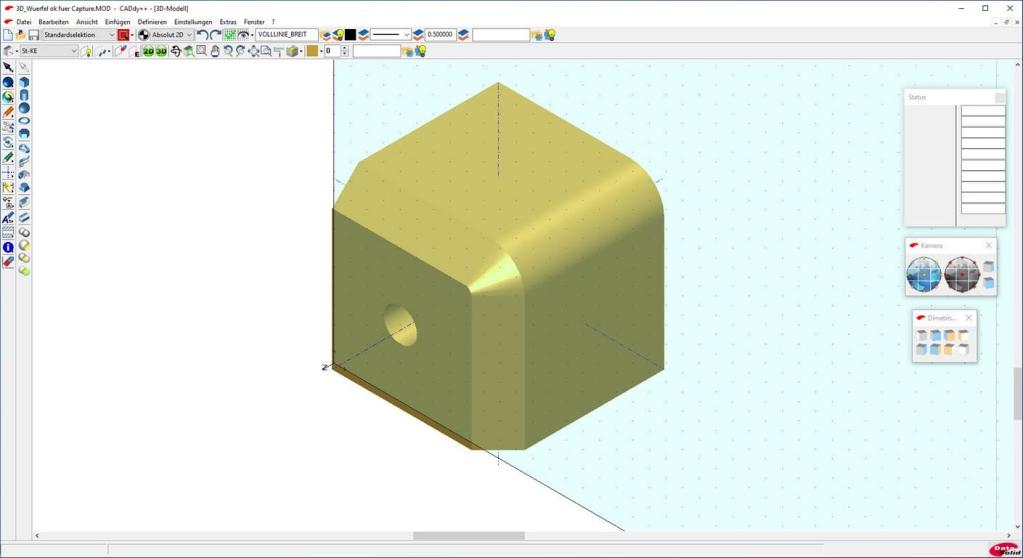

Absolut hilfreich ist, dass Änderungen am Volumenmodell sich sofort auf die 2D-Zeichnungen auswirken, wie die nachträgliche Einbringung einer Bohrung zeigt.

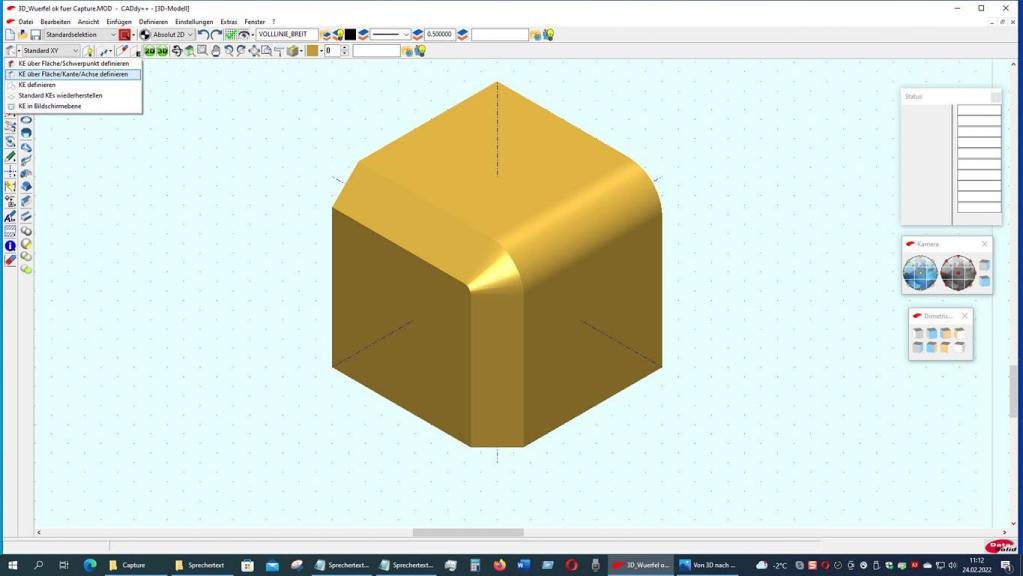

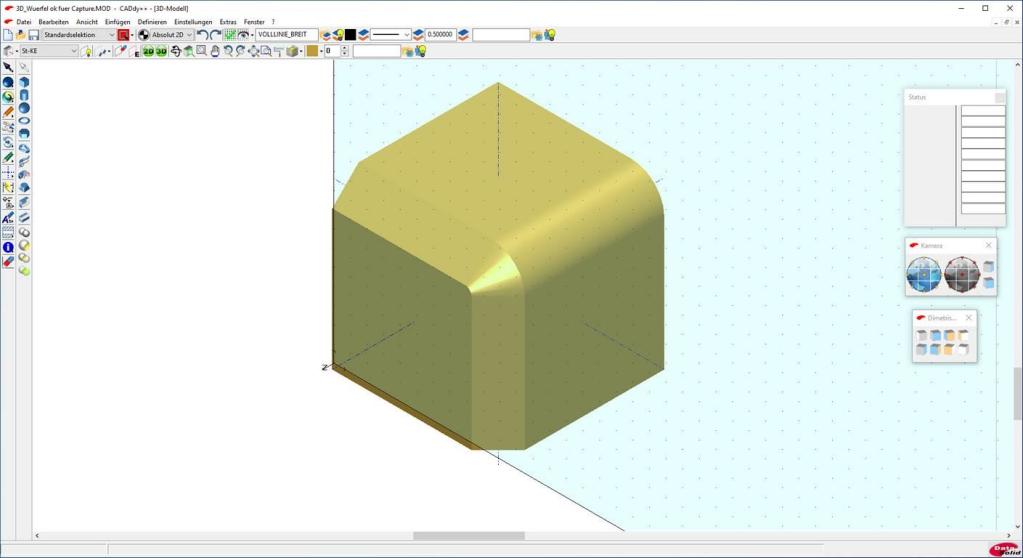

Dazu zunächst die Konstruktionsebene auf die entsprechende Würfelfläche legen,um dort zeichnen zu können.

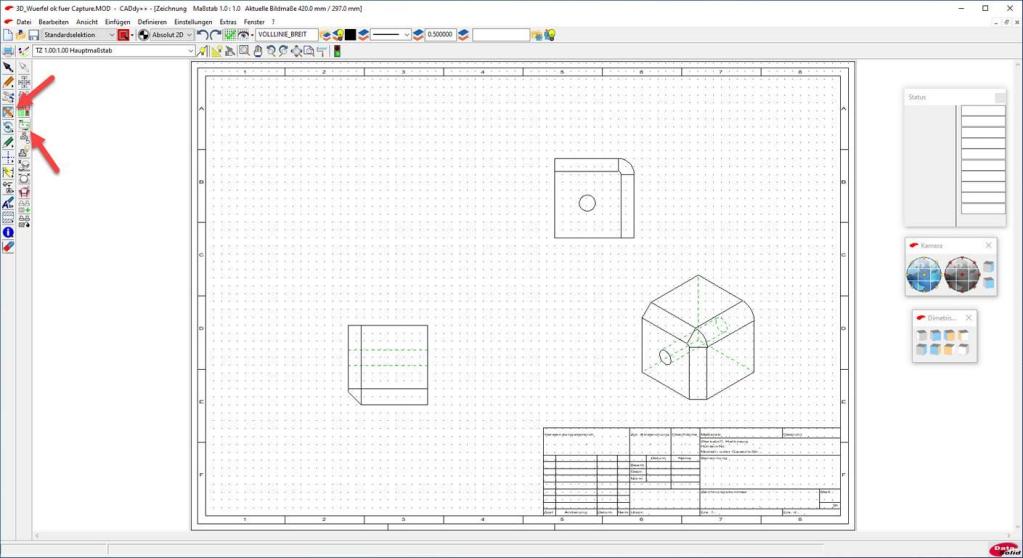

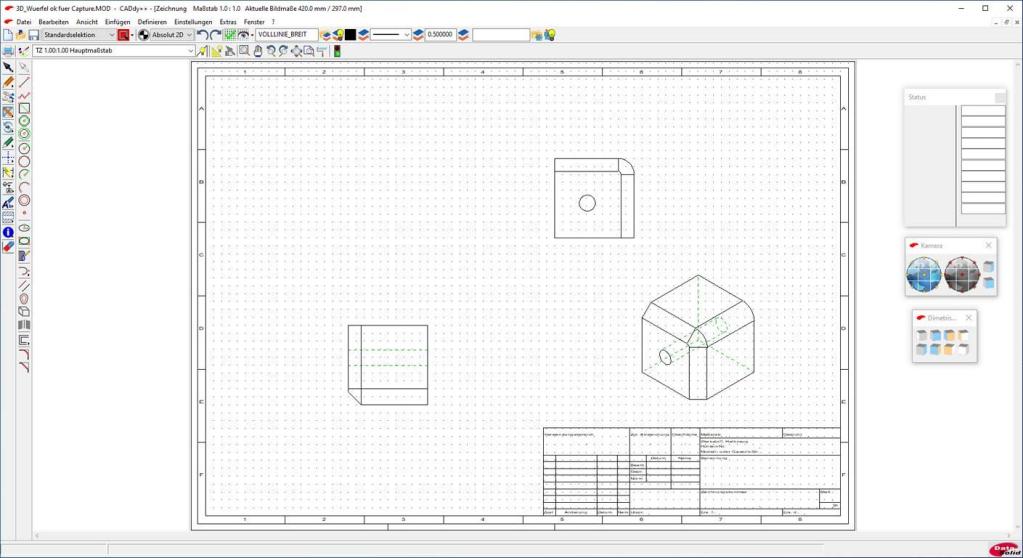

Modellansichten lassen sich bestens nutzen, um sehr einfach Schnitte zu erzeugen. Dazu zunächst die betroffene Ansicht löchen.

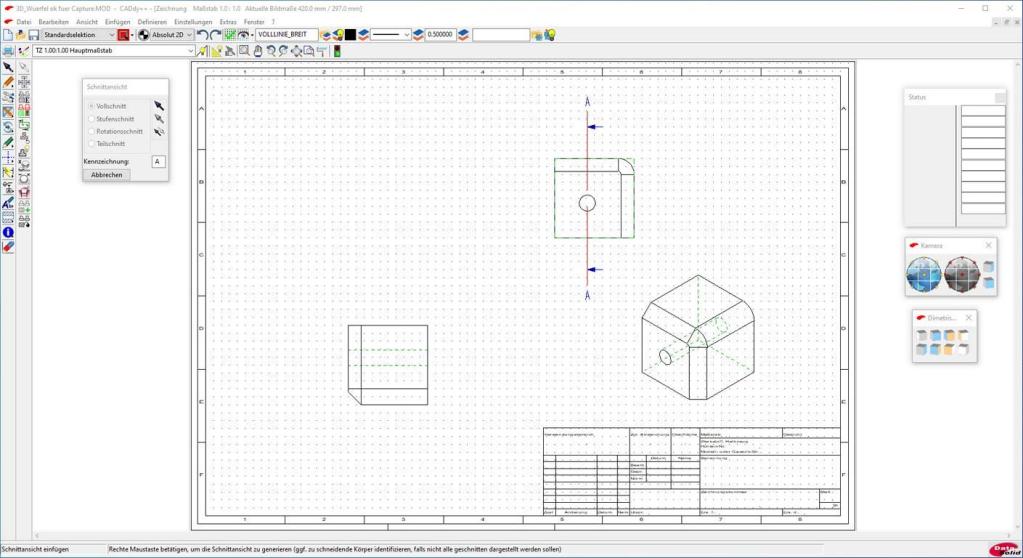

Nun den Button "Modellansicht bearbeiten" betätigen und anschließend den Button "Schnittansicht einfügen" anklicken.

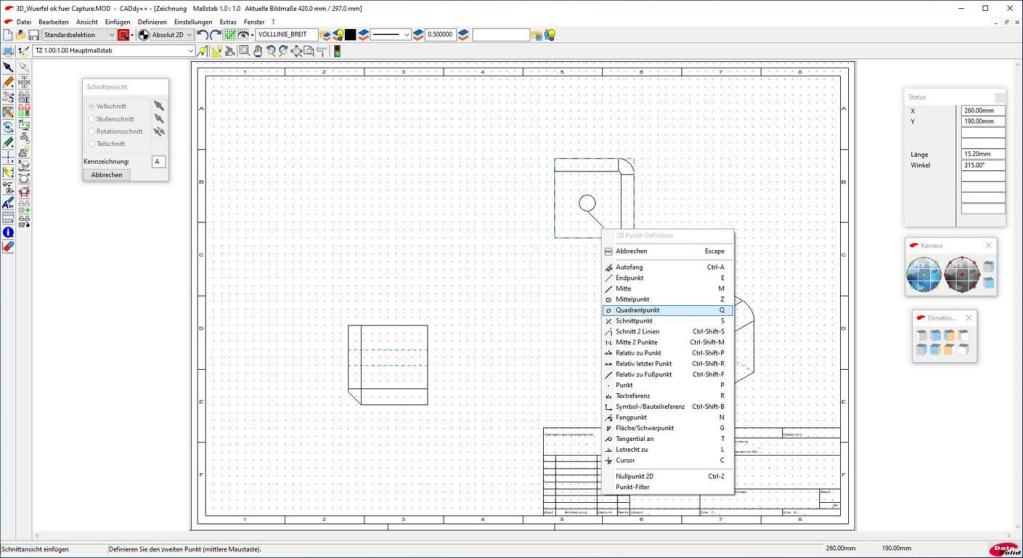

Zuerst diejenige Modellansicht anklicken, aus der Schnittansicht erzeugt werden soll. Anschließend diejenigen Punkte bestimmen,die die Schnittlinie bilden.

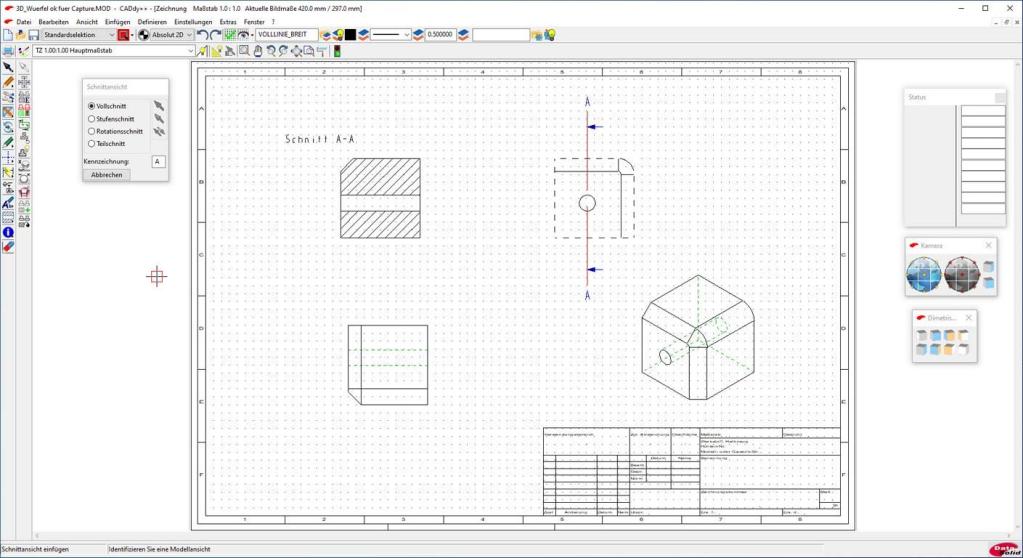

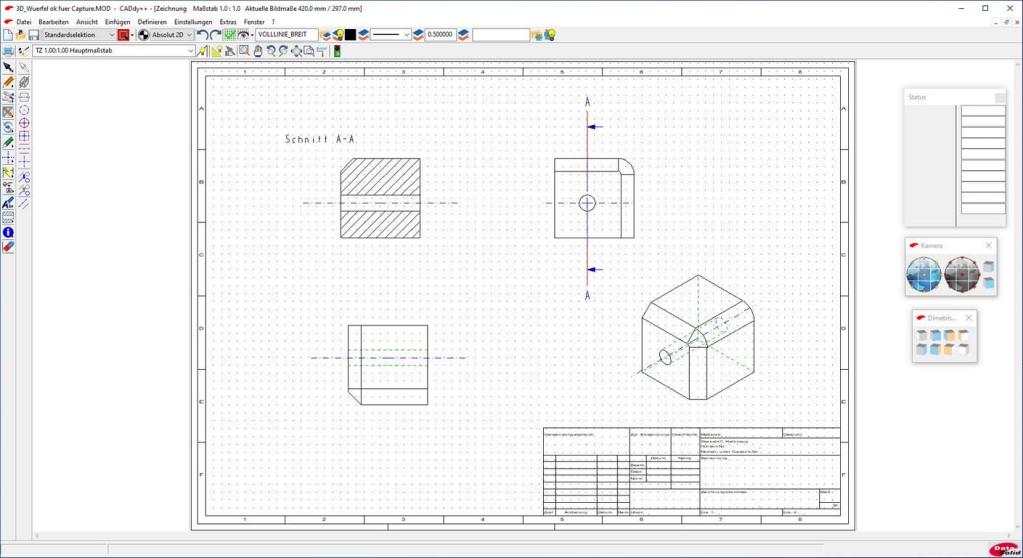

Anschließend mit der rechten Maustaste die Wahl bestätigen. Die Position festlegen und mit linker Maustaste bestätigen. Anschließend noch die Position der Schnittinformation festlegen.
