Kegelmessgerät mit Staun-Faktor
Mechanik schlägt CNC-Technik
Höchste Präzision ist bei der Produktion von Werkzeugaufnahmen unabdingbar, schließlich sind Werkstücke mit engsten Toleranzen und feinsten Oberflächen nur herstellbar, wenn die Zerspanungswerkzeuge sicher gespannt und akkurat geführt werden. Um die Einhaltung aller Toleranzen beim Produzieren dieser Spannmittel sicher einzuhalten, hat das Unternehmen Diebold ein wahres Universalgenie im Portfolio, das sogar CNC-Messmaschinen alt aussehen lässt.
Die Welt der Werkzeugaufnahmen ist bunt. Der Anwender kann unter zahlreichen Lösungen wählen, seine Fräser, Bohrer oder Messmittel in die Spindel oder den Revolver der Werkzeugmaschine einzubringen. Dort sorgen sie dafür, dass Zapfen gedreht, Nuten gefräst, Löcher gebohrt und Maße geprüft werden.
So unterschiedliche Werkzeugmaschinen es gibt, so unterschiedlich sind die Werkzeugaufnahmen, um der jeweiligen Herausforderung gerecht zu werden. Ob Schrumpf-, Hydrodehn- oder Spannzangenfutter, es gibt verschiedene, genormte Lösungen, Spannaufgaben zu erledigen. Die Auswahl richtet sich nach der verlangten Genauigkeit, den auftretenden Kräften und dem Maschinenumfeld.
In jedem Fall besitzen die Werkzeugaufnahmen einen Kegel, der einen sicheren Sitz in der Maschinenspindel, dem Revolver oder einer Sonderspannlösung garantiert. War es lange Zeit ein Steilkegel, der diese Aufgabe innehatte, so ist mit dem Hohlschaftkegel mittlerweile eine moderne Variante auf dem Markt, der sich zunehmend Marktanteile sichert. Zusätzlich können Anwender unter der BT- sowie der D-BT-Schnittstelle wählen, die jedoch in Deutschland nur eine geringe Rolle spielen.
Präzision produziert Präzision
Allen Kegelvarianten ist jedoch gemeinsam, dass zu ihrer Produktion ein moderner Maschinenpark unumgänglich ist, damit die erlaubten Toleranzen sicher eingehalten werden können. Und diese sind alles andere als großzügig, damit aufsummierende Toleranzen keine kritische Größe annehmen können. Da es in der Fertigung auf jede einzelne Werkzeugaufnahme ankommt, ist klar, dass eine 100-Prozent-Prüfung eine unverzichtbare Voraussetzung ist, Stück für Stück Qualität zu produzieren. Dies ist keineswegs selbstverständlich. Wer je schon einmal eine außerhalb der Toleranz gefertigte Werkzeugaufnahme in der Produktion hatte, weiß, welchen Schaden diese stiften können. „Glück“ hat, wenn die Aufnahme einen derartigen Mangel besitzt, der ein Einspannen verhinderte. So wurde zumindest kein fehlerhaftes Bauteil produziert und musste „nur“ eine unzureichend genaue Werkzeugaufnahme entsorgt beziehungsweise reklamiert werden.
Wer Werkzeugaufnahmen von Diebold einsetzt, kann sich darauf verlassen, dass diese weit innerhalb der zulässigen Toleranzen produziert werden. Die nach der jeweiligen Norm erlaubten Toleranzen für die Werkzeugaufnahme werden durch eine innerbetriebliche Vorschrift stets nur bis zur Hälfte ausgenutzt. Dadurch sind die aufsummierenden Toleranzen sehr klein. Käufer von Diebold-Werkzeugaufnahmen können demnach zu 100 Prozent davon ausgehen, dass sie damit in der Lage sind, kleinste Toleranzen am jeweiligen Bauteil einzuhalten.
CNC-Messtechnik ist unnötig
Wer nun in der Werkzeugaufnahmen-Produktionskette von Diebold zahlreiche werkstatttaugliche CNC-Messmaschinen vermutet, irrt. Zwar stehen im Messraum der Güteklasse 2 je eine hochgenaue PMM-C sowie eine PMM XI von Leitz, doch werden diese nur für eine absichernde Stichprobenprüfung eingesetzt. Die 100-Prozent-Prüfung der Werkzeugaufnahmen erfolgt direkt in der Fertigung an den jeweiligen Maschinen mit den eigenen Kegelmessgeräten. Diese fußen auf einer ausgetüftelten Konstruktion, die ehemals vom Unternehmen Heck entwickelt wurde. Nach der Betriebsaufgabe konnte Diebold die Rechte und Patente erwerben und so ein pfiffiges Messgerät in die eigene Fertigung überführen.

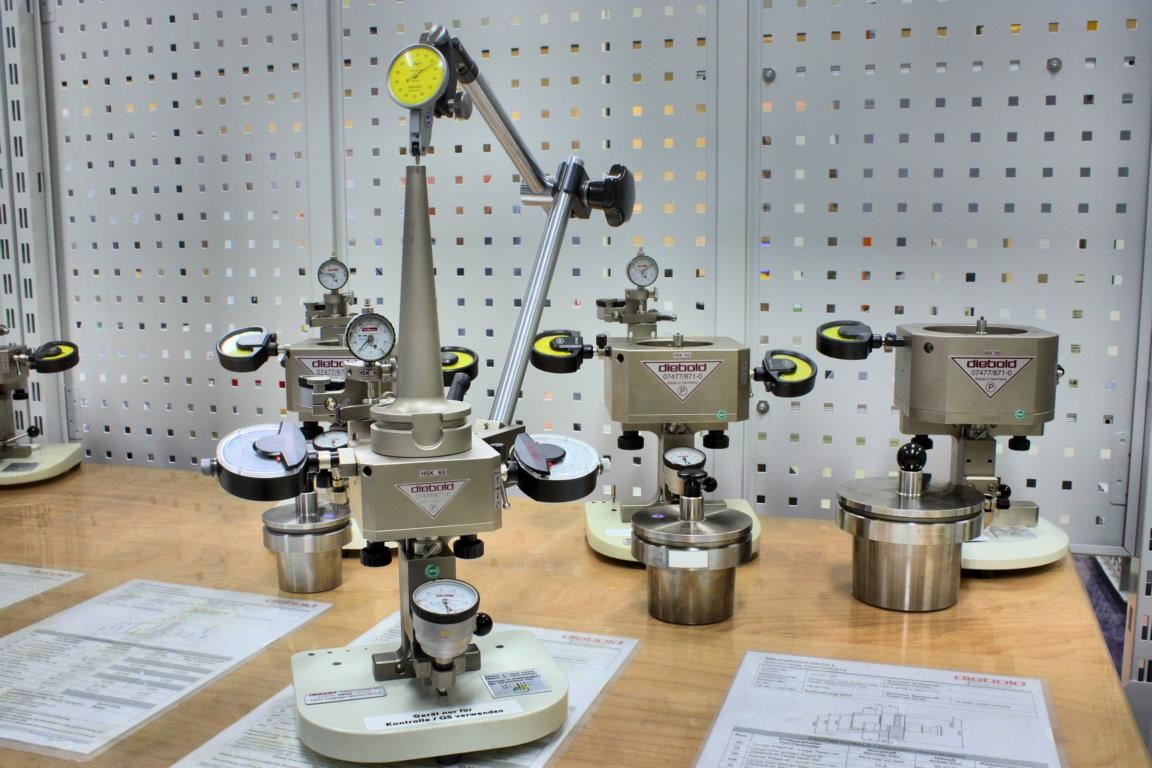

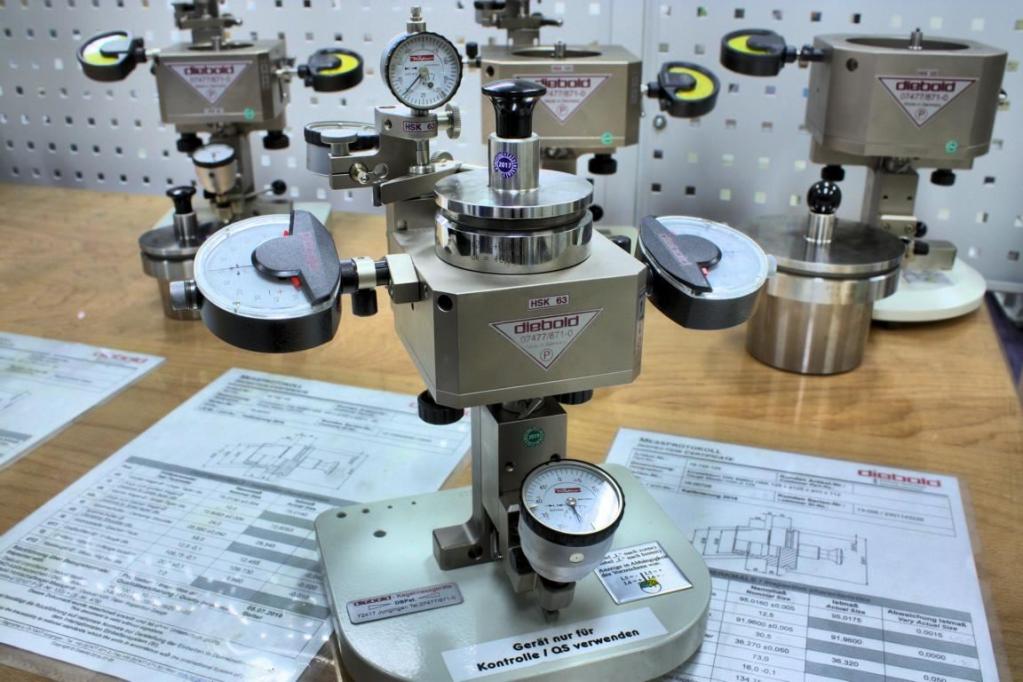

Dieses Messgerät hält Diebold nicht unter Verschluss, sondern bietet es jedem Unternehmen an, das ebenfalls Spannmittel produziert, an denen Kegel angebracht sind. Interessenten können passende Ausführungen für die unterschiedlichen Kegelnormen erwerben. Besonders erwähnenswert ist, dass das Messgerät einen modularen Aufbau besitzt, sodass nur die jeweils stimmigen Module erworben werden müssen, die in den verschiedenen Fertigungsschritten für ein Spannmittel mit Kegel Sinn machen. Nutzlose Ausgaben werden daher nicht getätigt.
Einfach, präzise, robust

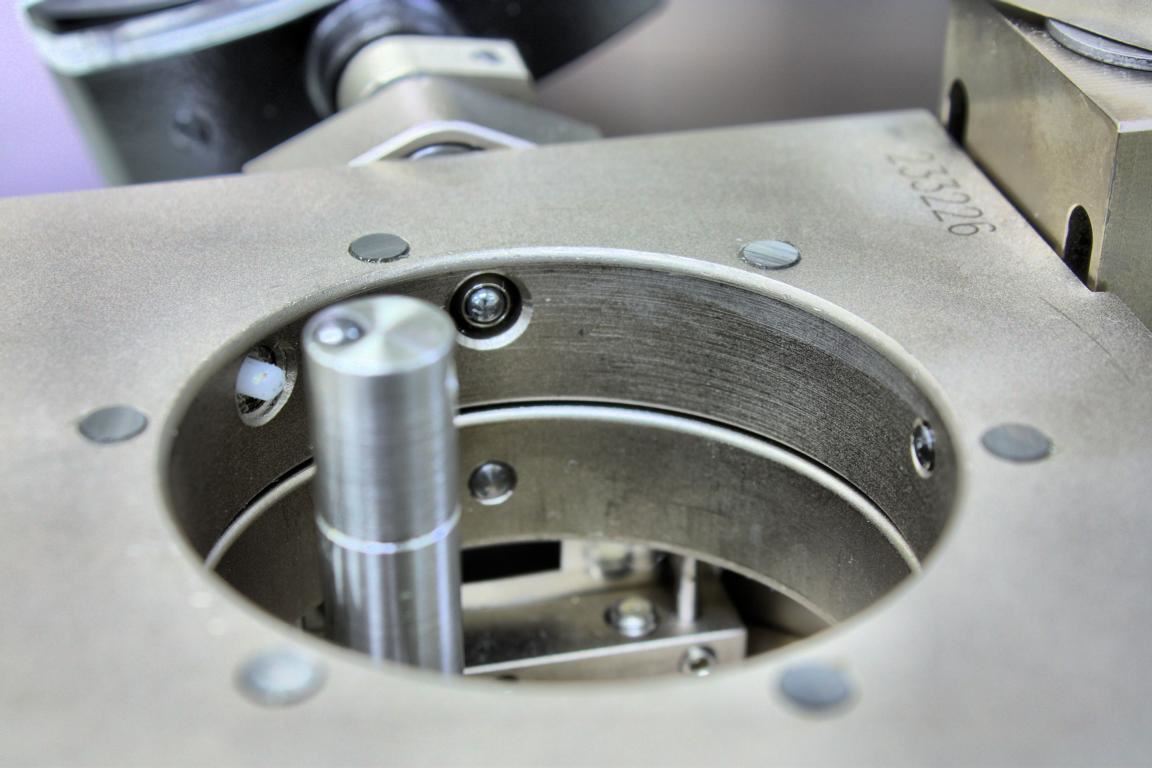

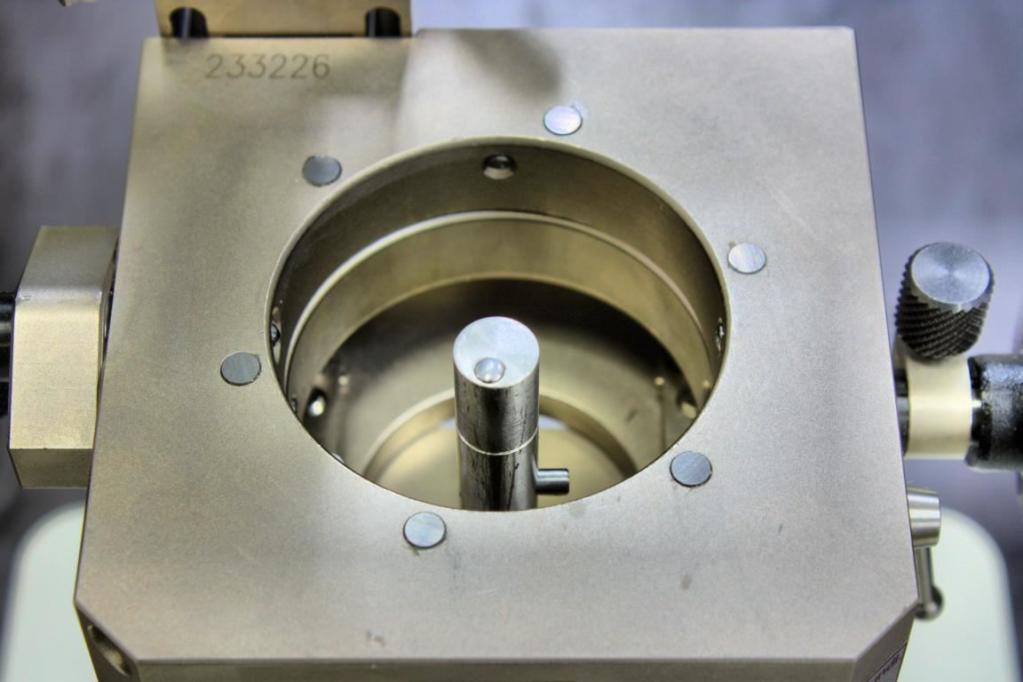

Eine ausführliche Betrachtung der Funktionsweise des Kegelmessgeräts zeigt, dass der Ausdruck „pfiffig“ absolut zutreffend ist. Abgesehen von der Modularität überzeugt das Messmittel durch seinen robusten Aufbau und seine total einfache Bedienung. Damit können selbst Anlernkräfte ohne lange Einarbeitungszeit umgehen. Uneingeschränkt überzeugend sind die Konstruktionsdetails, die hier umgesetzt wurden. So sind beispielsweise die verschleißkritischen Auflageflächen nicht einfach im Grundkörper oder anderen Teilen mit Auflagefunktion integriert, sondern werden von diversen Auflagestiften aus Hartmetall gebildet.
Durch die Härte dieser Stifte wird der Verschleiß minimiert, die Aussagekraft der Messung daher auf einen langen Zeitraum ausgedehnt. Sollte es einmal nötig sein, so können diese Stifte leicht ausgewechselt werden, was sinnvollerweise von Diebold im Rahmen einer Wartung mit inbegriffener Neukalibrierung durchgeführt werden sollte.

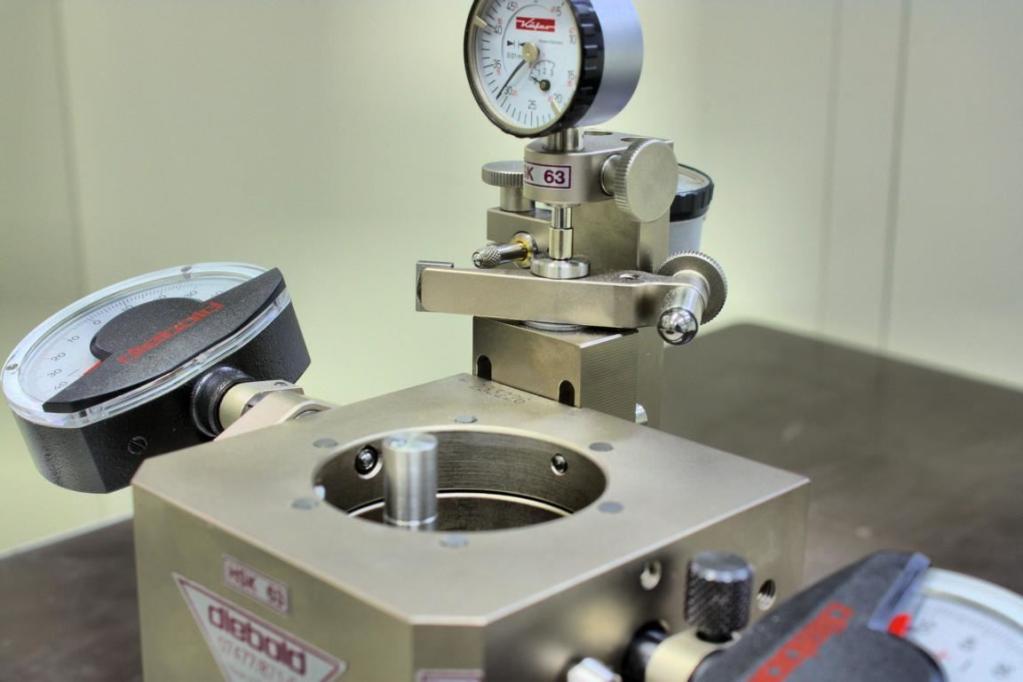

Interessant auch die weiteren Details der Konstruktion. So ist beispielsweise die Andruckfeder für den Kegel für jede Kegelgröße eigens berechnet worden. Daher kommt stets eine passende Feder zum Einsatz, die das zu prüfende Teil sicher gegen die gegenüberliegenden Zentrierstifte drückt. Die erzeugte Federkraft ist gerade so groß, dass der sichere Sitz gewährleistet ist, sich der Prüfling jedoch noch mühelos drehen lässt. Ein weiteres Detail ist, dass der Messpunkt für den kleineren Kegeldurchmesser „schwimmend“, also beweglich gelagert ist, damit bei der Messungen der untere Kegelbereich zum oberen zentriert bleibt. So kann das korrekte Maß ohne Behinderung durch die Konstruktion der Aufnahme ermittelt werden.
Mittels eines Kalibrierdorns, der ebenfalls von Diebold zu haben ist, wird das Kegelmessgerät geeicht. Das Besondere ist nun, dass wirklich eine Eichung auf Null möglich ist! Erreicht wird dies über die hochgenauen Leitz-CNC-Messmaschinen, auf denen die Ist-Maße des Kalibrierdorns ermittelt werden. Diese Ist-Werte, die übrigens auf 1/10.000 Millimeter ermittelt werden, werden auf den Kalibrierdorn per Laser eingraviert und die im Kegelmessgerät verbauten 1/1000-Messuhren mit dem so maßlich erfassten Kalibrierdorn exakt auf Null eingestellt.
Hochwertiges vom Spezialisten
Es hat seinen Grund, warum Einstelldorne von Diebold bezogen werden sollten: Die diesbezügliche Norm erlaubt zur Herstellung dieser Dorne eine Rundlauftoleranz von drei Mikrometer. Die von Diebold zu beziehenden Exemplare werden jedoch mit einer Rundlauftoleranz von maximal einem Mikrometer produziert! Eine extrem hohe Genauigkeit, die jedoch unabdingbar ist wenn es gilt, Werkzeugaufnahmen von höchster Qualität zu produzieren. In diesem Zusammenhang sei erwähnt, dass Einstelldorne unbedingt in den mitgelieferten Behältnissen gelagert werden müssen.
Irrtumsfreie Messtechnik

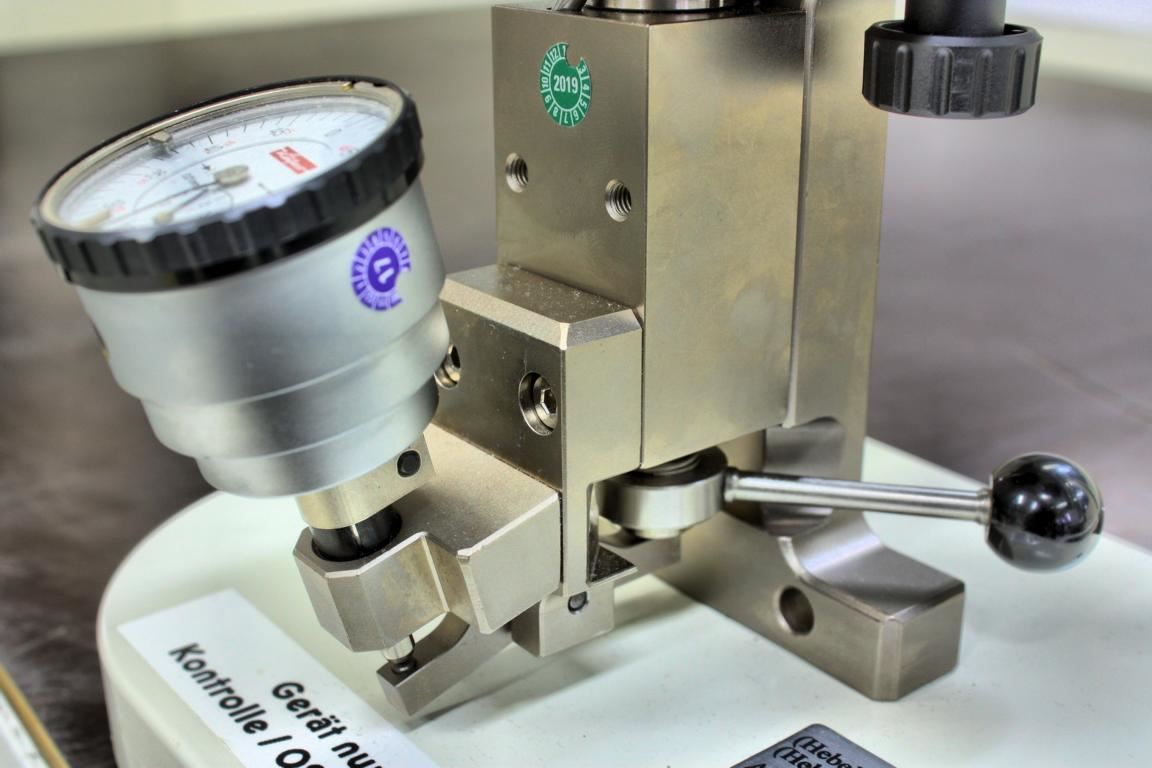

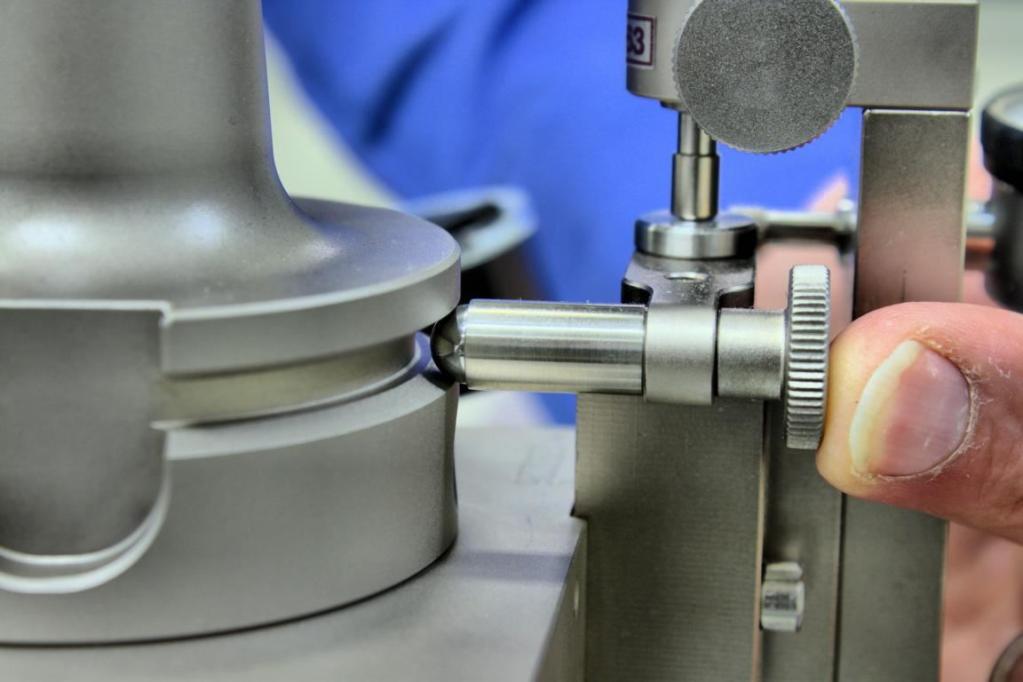

Ist das Messgerät korrekt kalibriert, so genügt es fortan, die produzierten Teile einzulegen, woraufhin sofort die exakte Abweichung vom Sollwert auf 1/1000 Millimeter genau angezeigt wird. Mithilfe raffinierter Hebelchen erlaubt das Messgerät in einem Aufwasch den großen und den kleinen Kegeldurchmesser zu prüfen, den Greiferrillendurchmesser sowie den Spannpunktabstand der 30 Grad-Schräge zu ermitteln.
Zudem wird im Inneren des Kegels der Bohrungsgrund beziehungsweise die Auswerfertiefe auf korrekte Ausführung getestet. Selbstverständlich ist auch eine Prüfung auf Außenrundlauf, Planlauf, Innenrundlauf und der Konizität der Elemente problemlos möglich.
Dadurch, dass das Gerät extrem robust und kompakt aufgebaut ist, kann es direkt an der jeweiligen Maschine verwendet werden. Einmal kalibriert, bedarf es keiner weiteren Einstellarbeiten, um die jeweils gewünschten Maße eines Kegels zu ermitteln. Das geht extrem rasch und stellt jede CNC-Messmaschine in den Schatten: Ein Facharbeiter ist an einer voll ausgebauten Version zum Prüfen aller Merkmale maximal 30 Sekunden beschäftigt, bis alle Ergebnisse feststehen. Eine CNC-Messmaschine hingegen benötigt für die gleiche Messprozedur durchaus zehn Minuten! Und dabei ist das Ergebnis der CNC-Messmaschine nicht unbedingt genauer, da hier in der Regel mit wenigen Messpunkten gearbeitet wird, die rechnerisch zu einem Regelkörper verbunden werden.
Durch die wenigen Messpunkte kann es durchaus höhere Ungenauigkeiten im Vergleich zum Kegelmessgerät von Diebold kommen. Ganz abgesehen davon, dass bereits ein Fusel auf der Oberfläche des Kegels den Messvorgang empfindlich beeinflussen kann, da der so fehlerhaft ermittelte Punkt zu einem fehlerhaft berechneten Regelkörper führt.
Die Nachteile rechnerischer Verfahren werden insbesondere beim Merkmal Rundlauf sichtbar. Der Grund ist, dass ein Rundlauf mit einer CNC-Messmaschine lediglich anhand der wenigen Messpunkte simuliert wird, was sich unschwer als Makel des Messverfahrens outet und zu Unsicherheiten in der Beurteilung der Teilequalität führt. Diese Unsicherheiten sind beim Kegelmessgerät von Diebold ausgeschlossen, da mit einer Drehung des Teils praktisch eine unendliche Punktezahl am Kegelmantel abgetastet wird und die Messuhr so direkt und in höchster Genauigkeit die Rundlaufgenauigkeit anzeigt.
Gebaut für den Alltag
Bleibt nur noch zu erwähnen, dass Diebold sein Kegelmessgerät chemisch vernickelt, damit es problemlos den harten Werkstattalltag über viele Jahre widersteht. Es zeigt sich einmal mehr, dass es sich lohnt, abseits des Mess-Mainstreams nach interessanten Lösungen für die eigene Produktion zu suchen. Das Kegelmessgerät von Diebold hat es jedenfalls verdient, viel Aufmerksamkeit von Spannmittelproduzenten zu bekommen.
Mehr Informationen zu Diebold:
Das Unternehmen Helmut Diebold Goldring-Werkzeugfabrik wurde 1952 von Helmut und Ida Diebold gegründet
Helmut Diebold leitet heute noch zusammen mit seinem Sohn Hermann das Unternehmen
Bis 1970 war das Unternehmen als Lohnfertiger vorwiegend für die Strickmaschinenindustrie tätig.
In den folgenden Jahren wurde ein Eigenprogramm an Spannwerkzeugen für CNC Bearbeitungszentren aufgebaut
Ab den 80er Jahren wurde das Programm um Spindelkomponenten für Werkzeugmaschinen erweitert
Diebold gehört heute zu den weltweit namhaftesten Herstellen von Werkzeugaufnahmen und Hochfrequenzspindeln für schnelllaufende Fräsmaschinen.
Diebold bekennt sich zum Standort Deutschland und produzieren alle Produkte mit einem ausgezeichneten Stamm an gut ausgebildeten Facharbeitern in einer hochmodernen Fabrik am Standort Jungingen in Baden-Württemberg
Diebold bildete über die Hälfte seiner Mitarbeiter im eigenen Hause aus.
Mehr als die Hälfte der Belegschaft ist schon über 25 Jahre für Diebold tätig
Dies garantiert ein außergewöhnlich und konstant hohes Qualitätsniveau
Das Unternehmen betreibt kontinuierliche Entwicklungsarbeit und besitzt viele Patente.
Die 1996 gegründete Diebold Goldring Tooling, USA ist eine 100%-ige Tochtergesellschaft, zur Vermarktung aller Diebold Produkte in Nordamerika.
