Verzahnungsmessen im Nano-Bereich
Geräuschprobleme im Getriebe aufspüren

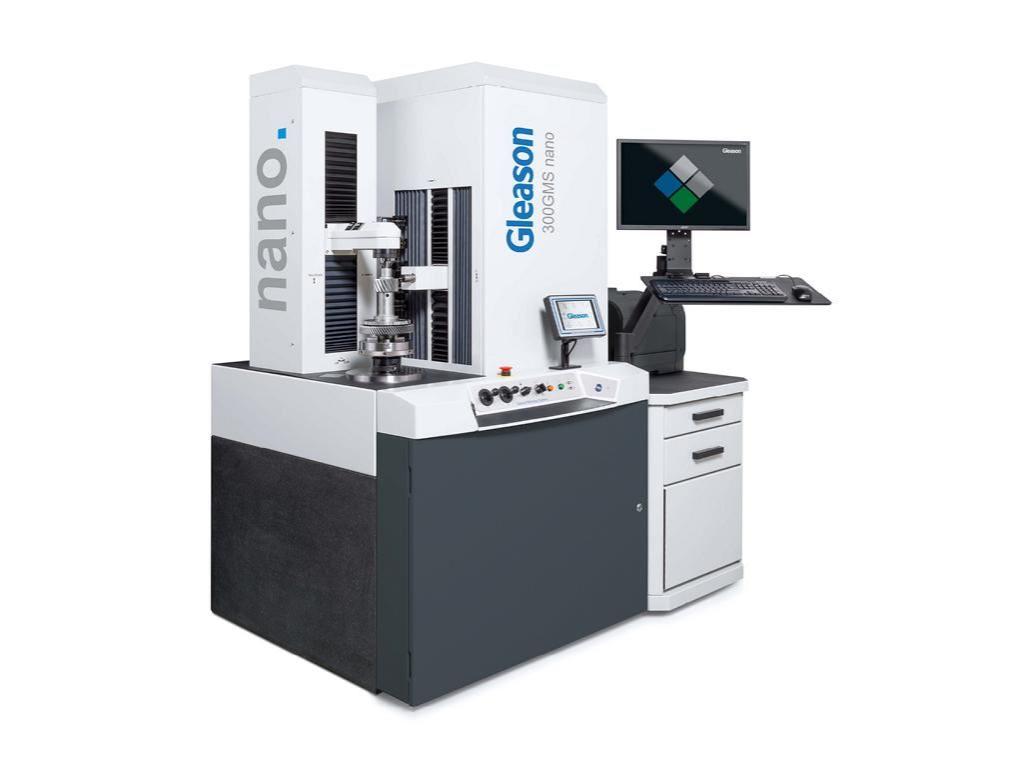

Durch die Möglichkeit, Zahnräder im Submikrometerbereich zu messen, eine fundierte Welligkeitsanalyse durchzuführen und Verzahnungsgeräusche mit modernsten Analysen zu bewerten, ist das 300GMS nano Messzentrum von Gleason ideal geeignet, um die Produktion von Verzahnungen für automobile E-Antriebe mit minimalen Geräuschanforderungen zu unterstützen.
Das 300GMS nano Verzahnungsmesszentrum deckt das gesamte Spektrum moderner Prüfmöglichkeiten einschliesslich des Messens kleinmoduliger Zahnräder und CMM-Messungen ab. Mit dem 300GMS nano können Anwender nun die Oberflächengüte im Submikrometerbereich mit einem kufenlosen Messtaster messen, welche die gängigsten Rauheitsauswertungen nach DIN, ISO, ANSI und anderen Normen unterstützt, die Welligkeit von Profil, Steigung und Teilung evaluieren, und eine fundierte Geräuschanalyse durchführen. Das 300GMS nano ist mit einem hochpräzisen SP25 3D-Scanning-Tastkopf und einer breiten Palette von Tastereinsätzen ausgestattet, einschließlich einer eigenen Taster-Kalibrierbibliothek. Das 300GMS nano bietet auch 3D-Mess- und Analysefunktionen, die normalerweise von einem Koordinatenmesssystem angeboten werden.
Zusätzlich zu Zahnrädern und anderen rotationssymmetrischen Teilen prüft das 300GMS nano Messzentrum eine breite Palette von Verzahnwerkzeugen, einschließlich Wälzfräsern, Power Skiving-Werkzeugen, Schneidrädern, Schabrädern, Stabmessern für Kegelradfräsköpfe, sowie Räumnadeln und Zahnstangenfräser. Das System ist mit dem patentierten AOP (Advanced Operator Pendant) ausgestattet, das es dem Bediener ermöglicht, Video- und Sprachnachrichten zu hinterlassen, Umgebungsbedingungen zu überwachen, Bar- und QR-Code-Informationen direkt in das System einzulesen und für die Fernwartung eingesetzt werden kann.
Das 300GMS nano Verzahnungsmesszentrum verwendet die neueste GAMATM 3.2 Anwendungs- und Steuerungssoftware, die vollständig mit Windows kompatibel ist und sich problemlos mit Kundenservern verbinden lässt. GAMA bietet unter anderem auch eine Schnittstelle zur SPC-Datenauswertung sowie zu Gleason Connect Fernwartungsdiensten.
Das GRSL Zweiflankenwälzprüfgerät mit integrierter Lasertechnologie bietet die revolutionäre Verzahnungsprüfung im laufenden Fertigungsprozess von bis zu 100 % der Ausbringung und setzt damit einen neuen Standard für Anwendungen, die Hochgeschwindigkeits- und Großserienprüfungen erfordern. Der Prüfprozess kann sowohl eine Zweiflanken-Wälzprüfung als auch das Laserscannen beinhalten, welches eine Messung aller Zähne in nur wenigen Sekunden ermöglicht. Das GRSL ist je nach Kundenanforderung in manueller, halbautomatischer oder vollautomatischer Konfiguration erhältlich und misst außenverzahnte Zylinderräder mit einem Durchmesser von bis zu 250 mm und einem Modul von 0,4 bis 7,2 mm.
Es liefert analytische Messergebnisse für alle Zähne in Bezug auf Profil, Steigung und Teilung mit funktionalen Merkmalen, einschließlich der Erkennung von Beschädigungen und Klopfern, der Zweiflankenwälzabweichung, des Zweiflankenwälzsprunges, des funktionalen Rundlauffehlers, des gemittelten funktionalen Zweikugelmasses, der durchschnittlichen Zahnstärke und mehr. Das GRSL Wälzprüf- und Lasermessgerät beinhaltet auch Software für eine fundierten Welligkeits- und Verzahnungsgeräuschanalyse und eignet sich dadurch in idealer Weise zur Untersuchung von Verzahnungen, zum Beispiel für automobile E-Antriebe.
Alle Verzahnungsmesszentren der GMS-Serie können optional mit einer Schnittstelle für eine Closed-Loop-Unterstützung geliefert werden. Der Closed Loop ermöglicht die direkte Verbindung mit ausgewählten Gleason-Produktionsmaschinen, zum Beispiel Power Skiving-, Wälzschleif- und Honmaschinen. Prüfergebnisse können zur automatischen Korrektur von Einstelldaten direkt weitergegeben werden.
