Röhm's IoT-Lösung hat nicht einmal ein Kabel
Echtzeitmessung von Spannkraft
Mit der Spannbacke iJaw von Röhm lässt sich während der spanenden Bearbeitung die Spannkraft in Echtzeit messen. Damit löst Röhm ein Problem, für das es bisher keine akzeptierte, industrielle Lösung gab: das Einstellen der Spannkraft geschieht bis dato meist durch den Bediener der Werkzeugmaschine und ist Erfahrungssache. Fehler bei der Bearbeitung durch falsche Spannkraft oder Werkstückverlust sind damit vorprogrammiert.
Das Spannen von Werkstücken geschieht selbst auf modernsten Werkzeugmaschinen bis heute so wie bereits vor hundert Jahren: der Bediener spannt „nach Gefühl“. Mangels Sensorik kann ihn die Werkzeugmaschine dabei nur in geringem Umfang unterstützen. Und damit Werkstücke wirklich „sicher“ gespannt sind – niemand möchte ein Herausschleudern riskieren – wird die Spannkraft oft eher zu hoch eingestellt. Gerade bei dünnwandigen Bauteilen oder empfindlichen Oberflächen führt das schnell zum Verformen und Verdrücken.

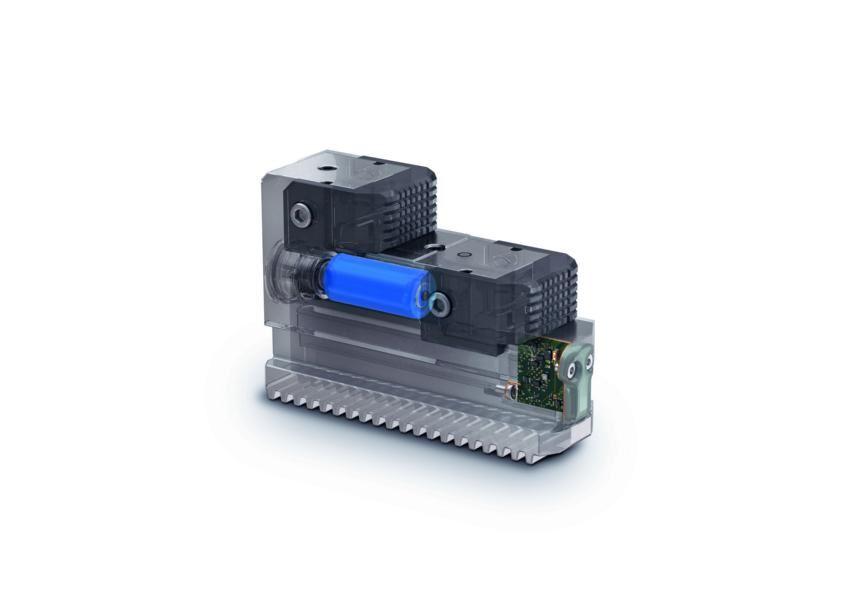

Mit der iJaw präsentiert der Spannmittelspezialist Röhm eine Spannbacke mit integrierter Sensorik zur Messung der Spannkraft direkt an der Spannstelle. Zwischen dem Sensor und dem Werkstück befindet sich lediglich ein nur einige Millimeter dicker Spanneinsatz. Damit eliminiert Röhm nahezu alle verfälschenden Einflussfaktoren und die iJaw kann über die tatsächliche, am Werkstück anliegende Spannkraft Auskunft geben.
Die gemessenen Daten überträgt die iJaw kabellos über das robuste IO-Link Wireless Protokoll mit einer hohen Abtastrate von 100 Hz an ein Gateway. Das bedeutet, die iJaw misst in Echtzeit während der Bearbeitung. Dazu ist sie entsprechend robust aus gehärtetem Stahl und wasserdicht (IP 68) ausgeführt. Die Sendeantenne hat zum Schutz gegen glühende Späne eine Abdeckung aus Hochtemperaturkunststoff.
Die iJaw lässt sich auf allen Drehfuttern mit einer passenden (Standard-)Backenschnittstelle wie jede andere Spannbacke montieren und einsetzen. Zur Markteinführung gibt es die iJaw als Stufenbacke für Drehfutter mit Geradverzahnung oder Schrägverzahnung in den Größen 215, 260 und 315.
Passende Drehfutter von Röhm sind die Kraftspannfutter mit Backenschnellwechselsystem Duro-A RC, Duro-NCSE und Duro-NC sowie das Pendant aus dem konventionellen Bereich das Duro-T. Zur Anpassung der Backen an unterschiedliche Werkstückgeometrien gibt es verschiedene, wechselbare harte und weiche Spanneinsätze, die mit Schrauben auf der Backe arretiert werden.
Gateway als Daten-Hub
Das Gateway mit IO-Link Wireless Empfänger dient zum Empfang der Daten und zu deren Weiterleitung. Zur Anbindung an die Maschine bietet das Gateway eine Profinet-Schnittstelle. Darüber liegen die Daten an der Maschinensteuerung an und können auf dem HMI der Werkzeugmaschine angezeigt und/oder von der Maschinensteuerung weiterverarbeitet werden. Über eine LAN-Schnittstelle am Gateway lässt sich die iJaw mit dem Internet verbinden und ist damit eine echte IoT-Lösung. Die Daten können darüber in eine Cloud gesendet und dort archiviert und weiterverarbeitet werden.
Sieben Anwendungsszenarien identifiziert
„Wir haben sieben ganz unterschiedliche Szenarien identifiziert, in denen die iJaw einen deutlichen Mehrwert bietet“, sagt Claus Faber, Leiter Produktmanagement und Marketing bei Röhm. In den ersten drei Szenarien geht es um das Fühlen' vor und während der Bearbeitung. Vor der Bearbeitung unterstützt die iJaw beim Zuführen von Werkstücken und beim Einrichten des Spannsystems. Kommt es dabei zu Fehlern, weichen die gemessenen Spannkräfte von den Sollwerten ab und es kann manuell oder automatisiert reagiert werden.
Während der Bearbeitung können zu hohe Spannkräfte (Gefahr der Beschädigung des Werkstückes) und zu niedrige Spannkräfte (unzureichende Haltekräfte bis hin zum Herausschleudern des Werkstückes) detektiert werden. Drei weitere Szenarien bieten Lösungen zur Auswertung von Serien- und Reihenmessungen. Hier können durch sich verändernde Spannkräfte frühzeitig Trends erkannt werden. Dazu zählen das frühzeitige Erkennen von anstehenden Wartungen zum Erhalt der Spannkraft oder das Verschleißen von Werkzeugen. Ausschussteile können schon im Bearbeitungsprozess, d.h. bereits während ihrer Herstellung, identifiziert werden.
„Im letzten Szenario sehen wir vor allem die Dokumentation“, erläutert Claus Faber: „das ist zum einen für dokumentationspflichtige Bauteile hochinteressant – wie beispielsweise in der Luft- und Raumfahrttechnik – zum anderen aber auch für Produkt- und Prozessoptimierungsaufgaben. Wenn ich nach einem längeren Zeitraum noch einmal wissen möchte, wie ein Bauteil gefertigt wurde, kann ich die Fertigungssituation in den Daten in der Cloud recherchieren. Die iJaw archiviert quasi den Fingerabdruck der Bearbeitung“.
Claus Faber ergänzt: „aber wir sind sicher, dass es bei unseren Kunden noch eine Vielzahl weiterer Anwendungen geben wird. An die meisten werden wir selbst in den kühnsten Brainstormings noch nicht einmal gedacht haben.“
Werkzeugmaschinenhersteller als Partner
Seit Ende 2020 hat Röhm eine exklusive Entwicklungspartnerschaft mit den Werkzeugmaschinenherstellern DMG Mori, WFL und EMCO. Sie erprobten die iJaw in der Schlussphase der Entwicklung auf ihren Maschinen und begleiteten Röhm zur Serienreife.
IO-Link Wireless als kommenden Industriestandard
Das IO-Link Wireless Protokoll sieht Röhm als den kommenden Standard in der drahtlosen Kommunikation im industriellen Umfeld. Gegenüber dem heute vielfach eingesetzten Bluetooth ist IO-Link Wireless deutlich robuster und stabiler.
Röhm ist überzeugt, dass sich bei kommenden IoT-Produkten immer stärker IO-Link-Wireless durchsetzen wird. Röhm hat sich daher für den Entwicklungzeitraum der iJaw-Technologie beim IO-Link Wireless Spezialisten CoreTigo eine exklusive Nutzung für Anwendungen in der Spanntechnik gesichert. CoreTigo ist Entwicklungspartner bei den Hardwarekomponenten für die drahtlose Übertragung.
