Zwei Roboter, Hunderte Bauteilgeometrien
Wirtschaftliche und zukunftssichere Gesamtlösung
Modular, kollaborierend und flexibel: Die Handling-to-Welding Roboterschweißzelle, kurz HTW, von Fronius Welding Automation fügt Bauteile unterschiedlicher Geometrien und Werkstoffe. Den Job erledigen dabei zwei Roboter.
Von Stahlrahmen, über Edelstahlbehälter, bis hin zu Aluminium-Profilen – wenn metallverarbeitende Betriebe unterschiedlichste Bauteile fertigen, kamen bislang für die jeweilige Aufgabe bauteilspezifische Schweißsysteme zum Einsatz. Denn unterschiedliche Materialen, aber auch Bauteilgrößen und Formen, erfordern passgenaue Werkzeuge. Erhöhter Platzbedarf und Investitionsaufwand waren dabei für die Metallbauer Grundvoraussetzung – Fronius Welding Automation kann nun Abhilfe schaffen.
Modulare Roboterplattform als Alleskönner
Innerhalb seiner Robot Welding Produktlinie präsentiert Fronius mit HTW die Lösung: Unterschiedliche Aufgaben können somit von einer einzigen Roboterzelle erledigt werden. Die Basis bildet eine modulare Roboterplattform. Die variablen Peripherie-Komponenten garantieren reibungslose Prozesse: Wird etwa ein intelligentes Regallager verwendet, erfolgen Bauteil-Ein- und -Austransport vollautomatisch. Das erhöht wiederum die Prozessautonomie des gesamten Schweißsystems. Statt wie bisher unterschiedliche Positionierer und Schweißsysteme für unterschiedliche Komponenten einzusetzen, übernimmt die modulare Roboterzelle nun alle Schweißaufgaben. Das spart Zeit und Personalkosten.
HTW: Zwei Roboter arbeiten zusammen

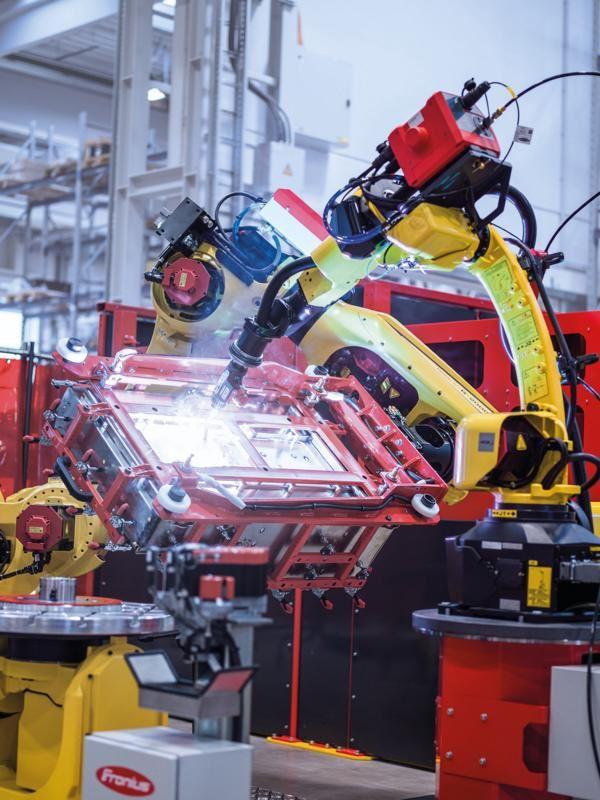

Fronius setzt bei seiner Lösung auf die Zusammenarbeit von zwei Robotern: Der Handling-Roboter greift die Werkstücke und hält sie in Position, der zweite Roboter schweißt. Diese Kombination erlaubt höchste Flexibilität im Hinblick auf Bauteil- und Los-Größen sowie Nahtgeometrien – selbst bei winkligen Bauteilen.
Das Fronius HTW-System besteht aus Modulen, die individuell zusammengestellt werden können. Je nach Konfiguration der Zelle stehen Schleusen für den Bauteil-Ein- und Austransport zur Verfügung. Darüber hinaus sind verschiedene Positionierer, ein Tool Center Point (TCP) Vermessungssystem, ein Brennerreinigungssystem, ein Greifer-Bahnhof oder ein Kontaktrohrwechselsystem möglich. Das System eignet sich für vollautomatisiertes Schweißen mit den Prozessen MIG/MAG, CMT (Cold Metal Transfer von Fronius), WIG oder auch Plasma.
Alles im Blick mit der HMI Systemsteuerung
Für größtmöglichen Bedienkomfort setzt Fronius seine durchdachte Systemsteuerung ein: Die HMI T21-RS ermöglicht die Überwachung und Koordination aller Komponenten wie Roboter, TPS/i-Schweißstromquelle, Positionierer, Regalsystem oder Brennerreinigung. Ein 21-Zoll Touchscreen macht die Bedienung intuitiv, komfortabel und zeitsparend.
Ein Programmeditor zur Definition sämtlicher Programmabläufe und die dreidimensionale Real-Time-Visualisierung erleichtern die Arbeit: Damit werden sowohl Anlagenmodule als auch Schutzbereiche visualisiert. Der Standard-Funktionsumfang beinhaltet die Benutzer- und Programmverwaltung, Störmeldeanzeigen, Takt- und Stückzähler, Sprachumschaltung, Anlagenstatusanzeigen sowie das Power-Management (die Medienversorgung) aller Komponenten.
Pathfinder Software spart Zeit und Kosten
Noch effizienter wird die modulare HTW- Schweißzelle durch die Fronius Pathfinder Software. Bisher mussten laufenden Schweißarbeiten erst beendet werden, um den nächsten Prozess programmieren zu können. Pathfinder ermöglicht es nun, den neuen Schweißprozess während des laufenden Betriebs zu programmieren – und zwar offline, also getrennt von der Roboterschweißzelle. Dabei erkennt die Software Achslimits, berechnet Startpunkte, Endpunkte sowie Anfahrtswege und setzt selbstständig Teach-Punkte. Störkonturen können visualisiert und Brenneranstellungen entsprechend und rechtzeitig korrigiert werden. Zudem geschieht das Ganze im Vorfeld und nicht während der ersten Schweißversuche – was zusätzlich Zeit und Kosten spart.
Zusammengefasst besteht die modulare HTW Roboterschweißzelle von Fronius aus folgenden Komponenten:
Handling- und Schweißroboter
Robotersteuerung für Handling- und Schweiß-Roboter
FroniusTPS/i Robotics Schweißstromquelle mit integriertem Roboter-Interface
Systemsteuerung HMI T21-RS inklusive 3D-Echtzeit Darstellung sowie Schweißdaten-Dokumentation
Brennersysteme passend für alle Schweißprozesse und Bauteilgeometrien
Reinigungs-, Vermessungs- und Wechselstation für Brenner und Kontaktrohre
Optional: Regalsysteme und Wechselstation für Positionierer
Zum Gesamtkonzept wird diese Schweiß-Lösung nicht nur durch ihre ausgeklügelten, aufeinander abgestimmten Hardware- und Software-Komponenten. Auch der umfassende Service spielt eine wesentliche Rolle. Auf Wunsch unterstützt Fronius Welding Automation bereits im Vorfeld mit Machbarkeitsstudien, Konzeption, als auch der Simulation aller Abläufe und dem Training der Anwender.
