Für hohe Spülleistungen
Kampf gegen Überdimensionierung und Ineffizienz
Für alle Bearbeitungsmaschinen, die eine höhere Spülleistung benötigen, bietet Müller mit der combiloop CL4 G-400 eco+ 70/60 und zwei speziellen CL3 G eco+ Modellen Lösungen für hohe Spülleistungen.
Die Situation ist bekannt und die Probleme liegen auf der Hand: Hochdruck ist nicht gleich Hochdruck. Gerade bei der Ausstattung von Bearbeitungsmaschinen ab Werk in der Erstausrüstung „mit Hochdruck“ handelt es sich oft um integrierte 20–30-bar-Pumpen. Das führt im laufenden Betrieb zu Schwierigkeiten bzw. es werden Potenziale verschenkt.
„Sowohl in diesen Erstausrüstungs-Fällen wie auch in der klassischen Nachrüstung werden dann die Bearbeitungsmaschinen oder kleinen Drehautomaten oft mit vollkommen überdimensionierten Hochdruckanlagen ergänzt, die Spülleistungen von 300 l/min fördern – für Bearbeitungen, die maximal 80–120 l/min benötigten –, und mit nicht leistungsoptimalen Technologien. Es wird mit Kanonen auf Spatzen geschossen, und zwar zu Lasten der Effizienz respektive Profitabilität der Kunden“, meint Martin Müller, Geschäftsführer des europäischen Marktführers für Kompakthochdruck an Langdrehautomaten Müller. „Genau hier setzen wir mit unseren formschönen, hochleistungsfähigen combiloop-Kompaktaggregaten für hohe Spülleistungen an.“
Um Prozesspassgenauigkeit zu ermöglichen und Überdimensionierung entgegenzuwirken, bietet Müller wie gewohnt auch bei seinen Spezialprodukten für hohe Spülleistungen ein cleveres Baukastensystem an. Gerade in Sachen Filtrationstechnologie sind unterschiedliche Konzepte möglich – vom preislich attraktiven Kaskadenfilter für combiloop CL4 G-400 eco+ 70/60 und combiloop CL3 G eco+ 50/45 oder 70/40 bis hin zur Automatikfiltration.
Bei der Zerspanung auf Bearbeitungszentren fällt nahezu kontinuierlich ein sehr hohes Spanaufkommen an. Zugleich werden hohe Kühlmittel-Spülleistungen benötigt – aber bei gewünschtem Hochdruck-Einsatz über 30 bar natürlich in entsprechender Reinheit. Als preislich und wirtschaftlich sehr interessante Einstiegslösung bietet Müller für combiloop CL4 G-400 eco+ 70/60 und combiloop CL3 G eco+ 50/45 oder 70/40 ein zweistufiges Kaskadenfiltersystem an, bestehend aus Vor- und Feinfilter.
Das Medium durchströmt zunächst einen groben Vorfilter (Maschendichte ca. 500 m). Dabei baut sich ein Filterkuchen auf, der den Abscheidegrad und die Filterfeinheit erhöht. Im zweiten Schritt durchläuft das vorgereinigte Medium den Feinfilter, wobei eine Reinheit bei den beiden combiloop CL3 G-Modellen mit bis zu 25 m und bei der combiloop CL4 G-400 eco+ 70/60 bis zu 40 m erreicht wird. Im Vergleich zu Kompaktbandfiltern bietet die Lösung noch einen weiteren Vorteil: In dem Kaskadenfilter werden auswaschbare, auch großvolumige Filterelemente eingesetzt – das senkt erheblich den Verschleiß sowie die Betriebskosten und tut der Umwelt gut. Darüber hinaus wird die Produktivitätszeit der Maschine erhöht.
Wie entstehen all diese Vorteile? Ganz einfach: Führen Sie sich beim Kompaktbandfilter eine Filterkaffee-Maschine vor Augen. Die Filtration basiert rein auf Schwerkraft. Das Durchlaufen dauert seine Zeit. Je mehr verunreinigtes Medium kommt bzw. je weniger abfließt, desto mehr füllt sich der Filter mit Medium, desto schneller gibt der Schwimmer das Signal zum Weitertakten des Bandes. Dies wiederum sorgt für einen vergleichsweise schnelleren Vlies-Verbrauch und eben dann zum rascheren Wechsel. Bei dem Müller Kaskadenfiltersystem wird das Medium erstens vorfiltriert und zweitens regelrecht durch die Elemente gedrückt. So entsteht, gerade dank der großflächigen Elemente, eine höhere Reinmedium-Verfügbarkeit. Und erst ab einem gewissen Differenzdruck, also wenn der Filterkuchen zu undurchlässig ist, kommt das Signal zum Wechseln.
Mit der Einstiegsvariante combiloop CL4 G-400 eco+ 70/60 wurde eine Basisversion geschaffen, bei der auf den 400 l großen Reintank nicht zwingend mit einem Automatikfilter, sondern eben auch alternativ mit dem günstigeren Kaskadenfilter gearbeitet werden kann. Bei den Vollstromfiltrationsversionen combiloop CL4 G-600 und CL4 G-800 ist die automatische Filtrierung zwingend notwendig. Doch sowohl die CL4 G-400 wie auch die beiden CL3 G-Versionen können mit dem selbstreinigenden Automatikfilter bestückt werden. Die selbstreinigende Automatikfiltration ist ein Nonplusultra in Sachen KSSFiltration und stellt bei einer mittleren und hohen Verschmutzung eine optimale Lösung dar. Der Automatikfilter ermöglicht einen wartungsarmen, prozesssicheren und nachhaltigen Betrieb.
Generell lässt sich feststellen, dass die selbstregelnde eco+ Kolbenpumpe auf größtmögliche Energieeffizienz ausgerichtet ist. Sie liefert genau den Volumenstrom, der tatsächlich benötigt wird. Dank Regeleffekt wird bis zu 26 Prozent Energie gespart und deutlich weniger Wärme in das Medium eingetragen. Dies wiederum sorgt für eine höhere Temperaturstabilität im Medium und eine bessere, prozesssichere Bearbeitung. Außerdem überzeugt die selbstregelnde eco+ Kolbenpumpe mit einer langen Lebensdauer. Ausfallzeiten und Instandhaltungskosten werden reduziert.
Dank enger Systempartnerschaften mit führenden Maschinenherstellern und 20 Jahren Anlagenbau haben wir für eine große Bandbreite an Maschinen vordefinierte und passgenaue Schnittstellen, die das effiziente Zusammenspiel von Hochdruck-Peripherie und Drehmaschine durch reibungslose Kommunikation zwischen Maschinensteuerung und Maschine ermöglichen.

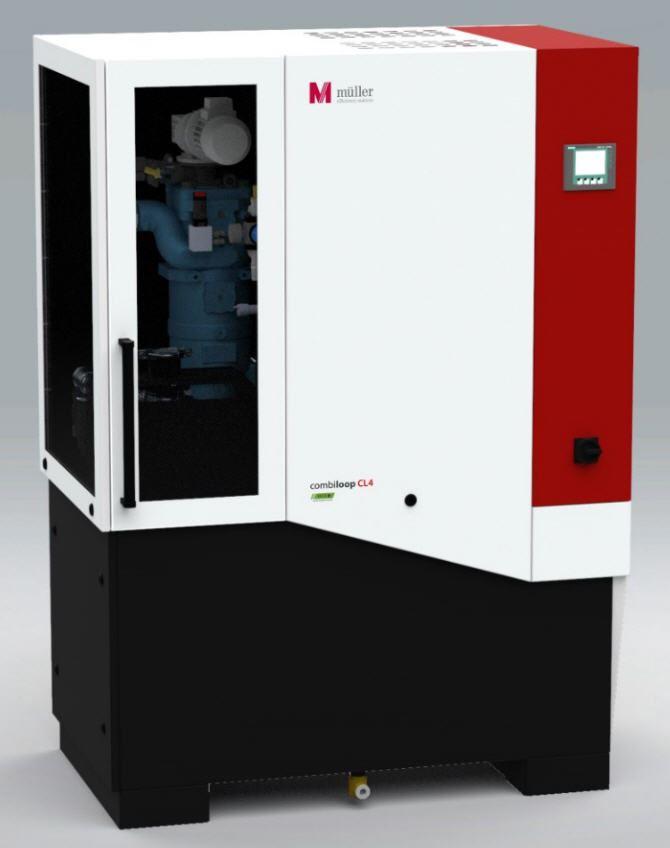

Die Kompaktheit bei gleichzeitiger Leistungsfähigkeit und hoher Effizienz resultiert unter anderem aus dem intelligenten, platzsparenden Filtrationskonzept sowie der druckgeregelten Kolbenpumpentechnologie. Gerade die Modelle combiloop CL3 G eco+ 50/45 und 70/40 sind natürlich mit einer Dimension von 1.300 x 600 x 1.100 mm (L x B x H) in diesem Einsatzbereich konkurrenzlos. Diese Anlagen sind fahrbar und durchaus auch für den Einsatz an unterschiedlichen Maschinen gedacht. Die Modelle der combiloop CL4 hingegen sind stationär. Jedoch ist mit der cleveren, auf dem Reintank aufgebauten Technik – dank Tür hervorragend zugänglich – gerade auch die combiloop CL4 G-400 eco+ 70/60 mit bis zu 60 l/min bei 70 bar ein echtes Raumsparwunder.
