STAUFF Form EVO mit Viton-Dichtung
Sicher und wirtschaftlich
Aus STAUFF Form wird STAUFF Form Evo. Der entscheidende Unterschied zum 2015 erstmals präsentierten Rohrumformsystem: Der bislang eingesetzte metallische Adapterring mit fest verbundener Elastomerdichtung wird durch eine „einfache“ FKM (Viton-Dichtung) ersetzt. Das ist günstiger und daher vor allem für Anwendungen mit großen Stückzahlen von Interesse, ohne dass die Sicherheit beeinträchtigt wird.

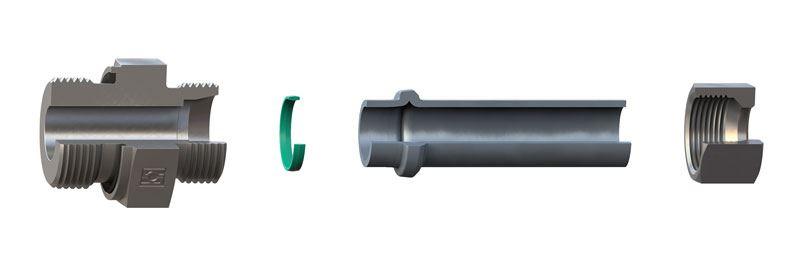

„Das Prinzip unseres Umformsystems bleibt das gleiche“, erklärt Produktmanager Andreas Toporowsky. „Beim Verschrauben des umgeformten Rohres mit einem herkömmlichen Verschraubungskörper und einer Überwurfmutter entsteht eine formschlüssige Verbindung. Die Viton-Dichtung ist gewissermaßen ein zusätzliches Sicherheitselement, um den einzig möglichen Leckageweg abzudichten.“
Da die Dichtung symmetrisch ist, sind Fehler bei der Montage auf dem umgeformten Rohrende ausgeschlossen. Die Dichtwirkung eines Umformsystems wird außerdem vom Systemdruck der Hydraulikanlage unterstützt, so dass STAUFF Form EVO ebenso wie sein nach wie vor verfügbarer Vorgänger besonders für Hochdruck-Anwendungen geeignet ist.
Kein Austausch der Umformmaschine erforderlich
Beide Systeme werden mit den gleichen, seit der Markteinführung 2015 weltweit eingesetzten Maschinen umgeformt. Für die Bearbeitung von STAUFF Form EVO müssen lediglich die Werkzeugsätze ausgetauscht und ein Software-Update aufgespielt werden, da die Umformkontur der Geometrie des neuen Viton-Dichtungsrings entsprechend angepasst wurde. Die Maschinen werden kontinuierlich weiterentwickelt.
Ein großer Vorteil der jüngsten Generation sind beispielsweise die auch gegenüber anderen Umformsystemen deutlich kürzeren Einspannlängen von 3,5-6 cm, so dass besonders kompakte Rohrsysteme mit engen Radien realisiert werden können. Software-Updates oder Parameterwechsel können dank der 2019 entwickelten und leicht nachrüstbaren Cloud-Anbindung online aufgespielt werden. Das bewährte STAUFF Form System bleibt ebenfalls verfügbar. Kunden, die die Vorteile von STAUFF Form EVO nutzen möchten, werden bei der Umstellung individuell unterstützt.
STAUFF Form EVO steht für Stahl- und Edelstahlrohre mit Abmessungen von 6 x 1,5 mm bis 42 x 4 mm (Leichte Baureihe) und 6 x 1,5 mm bis 38 x 6 mm (Schwere Baureihe) zur Verfügung.
