Bearbeitung großer Teile ohne Umspannung
Fahrständer-Bearbeitungszentren von Emco

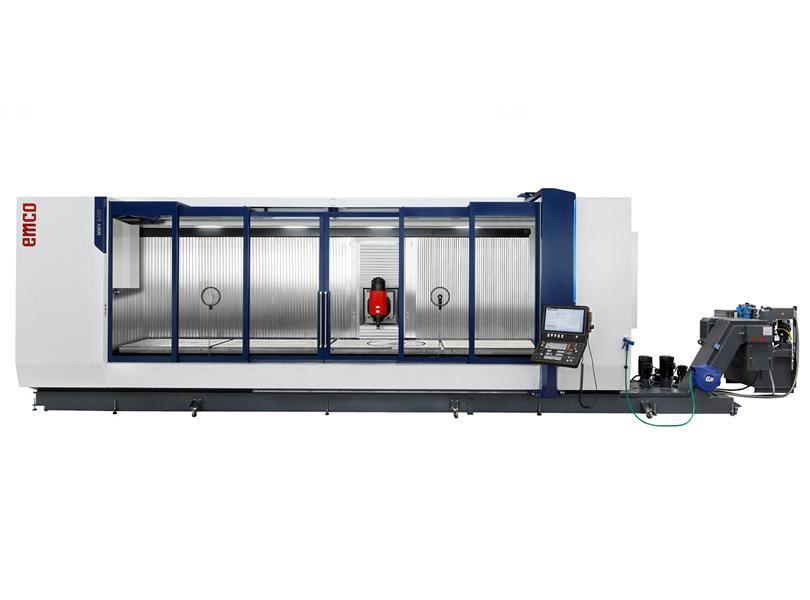

Mit vergrößerten Verfahrwegen (X= 4200 / 5200 / 6200) präsentiert EMCO die Erweiterung der MMV-Reihe um die Modelle MMV 4200 / 5200 / 6200 und antwortet damit auf die gesteigerte Nachfrage im Fahrständermaschinen-Segment.
Das extrem kompakte Maschinenbett der Fahrständer-Bearbeitungszentren ist eine wärmebehandelte, geschweißte Stahlkonstruktion, das eine verwindungssteife und stabile Basis für alle Komponenten und Bearbeitungsvorgänge bietet. Die Fertigung von großen und schweren Werkstücken bis zu 8.000 kg ist bei einer leistungsstarken Motospindel mit 46 kW Spindelleistung, einem Drehmoment von bis zu 170 Nm und einer Spindeldrehzahl bis zu 15.000 U/min (18.000 U/min HSK-A63) möglich. Beide Spindelvarianten sind fettgeschmiert. Die neuen Ausführungen der Vorgängermaschine machen eine Komplettbearbeitung sehr langer und schwerer Werkstücker ohne Umspannung möglich.
Ein neues Baukastensystem sorgt für eine variable Wahl der Werkstückgrößen bis 6.200 mm bei der Bearbeitung. Die großen Arbeitsraumtüren gewährleisten ein bequemes Be- und Entladen von Werkstücken und Vorrichtungen, auch per Kran. Standardmäßig verfügen die Maschinen über 40 stationäre Werkzeugplätze; diese können auf Wunsch auf bis zu 120 Werkzeugplätze (optional auch mitfahrend) erhöht werden. Die MMV 4200/5200 und 6200 verfügen über einen Zahnstangenantrieb der X-Achse, welcher auch bei großen Verfahrwegen stets dynamisch, schnell und präzise Bearbeitung gewährleistet.
Die Maschinenversionen mit Schwenkkopf (B-Achse) und Rundtisch (C-Achse) sind bestens für die 5-Achs-Simultanbearbeitung geeignet. Sowohl der Schwenkkopf als auch der Rundtisch werden von dynamischen Torque-Motoren angetrieben. Der Schwenkkopf kann schon in den Standardausführungen bis 120° mit einer Geschwindigkeit von 50 U/min genutzt werden, der Rundtisch n x 360° mit einer Geschwindigkeit von bis zu 100 U/min. Der Rundtisch mit Ø 900 mm ist für Werkstückgewichte bis 2000 kg ausgelegt. Alle Linearachsen sind bereits im Standard mit Glasmaßstäben ausgestattet. Die dynamischen Linearachsen und die Torque-Antriebe der Drehachse schaffen ideale Bedingungen für die 5-Achs-Simultanbearbeitung von komplexen, Werkstücken.
Modernste digitale Steuerungssysteme von Heidenhain (TNC 640 – 24“ Monitor*) bzw. Siemens (840D sl -22“ Monitor) ermöglichen eine komfortable Bedienung der Maschinen. Das ergonomische Design der MMVSerie mit verfahrbarem Bedienpult schafft ideale Arbeitsbedingungen für den Bediener – er kann ohne Unterbrechung der Bearbeitung das Bedienpanel im Bereich des Arbeitsraums schwenken, drehen sowie entlang der Längsachse bewegen und behält dabei das Werkstück ständig im Blick.
Die Bearbeitungszentren können mit zahlreichen Optionen ausgestattet werden – wie z.B. Kühlmittel-Filteranlagen mit Hochdruckpumpen mit bis zu 60 bar durch die Spindel. Der Einsatz von leistungsfähigen Werkzeugen mit Innenkühlung ist somit gewährleistet. Alle Führungen und Zahnstangenantriebe werden dauerhaft über ein zentrales Schmiersystem fettgeschmiert. Ölfilme in der Kühlmittelanlage werden vermieden.
Moderne Tastsysteme ermöglichen das automatische Vermessen der Werkzeuge und Werkstücke – Funkmesstaster oder Laserbrücke sind dazu optional erhältlich. Damit wird eine Reduzierung der Einrichtezeit beim Werkzeugwechsel und eine Erhöhung der Qualität des Werkstücks erzielt.
Dank der großen Arbeitsbereiche der Maschinen der MMV-Serie können die Optionen Trennwand für den Pendelbetrieb, zweiter integrierter Rundtisch oder NC-Achse mit Gegenlager ergänzt werden. Spezifikationen wie Türautomatik oder Thermokompensation der Frässpindel machen die Bearbeitungszentren noch leistungsfähiger.
