Aufbruch in ein neues Automatisierungs-Zeitalter
Automatisierter Wechsel von Spannmitteln
Für die zerspanende Industrie beginnt mit der AC [automated change] Linie von Hainbuch eine neues Automatisierungs-Kapitel. Damit lassen sich automatisiert Spannköpfe mit oder ohne Werkstückanschlag und sogar ganze Spannmittel wechseln.
Maschinen und Anlagen müssen flexibel sein und sich selbst rüsten, um der wachsenden Produktindividualisierung sowie der Fertigungslosgröße »eins« gerecht zu werden. Durch den Einsatz dieser Hainbuch-Lösungen laufen die automatisierten Maschinen länger, rüsten sich in kürzester Zeit von selbst und senken somit die Kosten. Es wird eine höhere Maschinenauslastung als bei konventionellen Maschinen erreicht, da mannlose Schichten prozesssicher durchgeführt werden können.

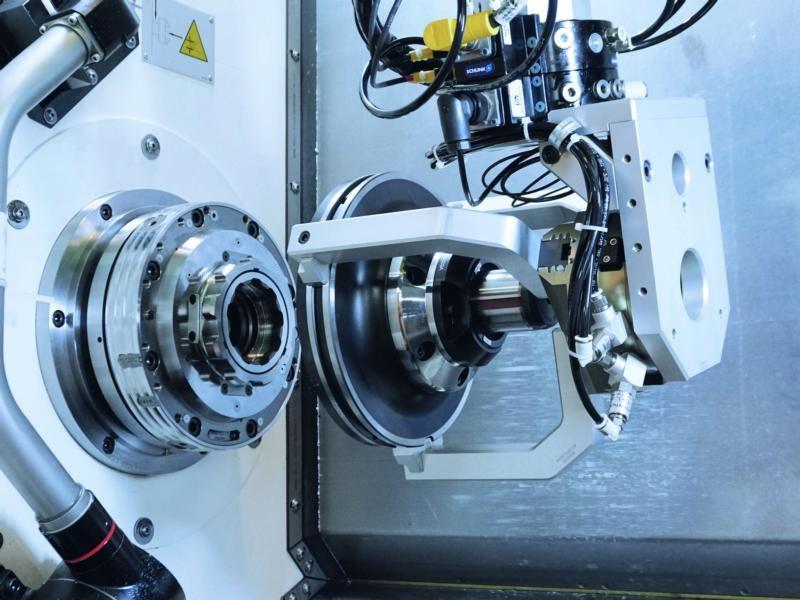

Automatisierter Spannmittelwechsel mit der Centrotex AC Schnittstelle
Bei dieser Schnittstelle zum automatisierten Wechsel von Spannfuttern, Spanndornen und Sonderspannmitteln funktioniert der Spannmitteleinzug über eine Bajonettmechanik, die mittels mechanischem Aktuator betätigt wird. Der Roboter oder das Portal positioniert das Spannmittel an der Centrotex AC-Schnittstelle auf der Maschinenspindel, dass Bajonett verriegelt sich und dabei wird das Spannmittel eingezogen. Das umgesetzte Reinhaltekonzept »abweisen und abführen« sichert durch Blas- und Spülvorgänge den prozesssicheren Ablauf des Wechselvorgangs. Mehrere Luftanlagekontrollen prüfen zudem den Wechselvorgang und geben dieses an die Maschinensteuerung weiter.
Die Centrotex AC-Schnittelle ist für Drehmaschinen mit horizontaler oder vertikaler, rotierender Spindel geeignet. Der große Vorteil: Der Mitarbeiter stellt nur die Spannmittel und die zu produzierenden Teile bereit und kann dadurch mehrere Maschinen gleichzeitig bedienen oder ganze Schichten völlig autark laufen lassen. Die Rundlauf- und Fertigungsgenauigkeiten sind identisch wie bei den eingesetzten Spannmitteln, zuzüglich 0,003 mm Wechselwiederholgenauigkeit der Centrotex AC Schnittstelle. Die bekannte Schnellwechsel-Schnittstelle Centrotex M ist bereits auf Tausenden Maschinen im Einsatz und diese Erfahrungen hat Hainbuch in die Automatisierungsvariante Centrotex AC einfließen lassen.

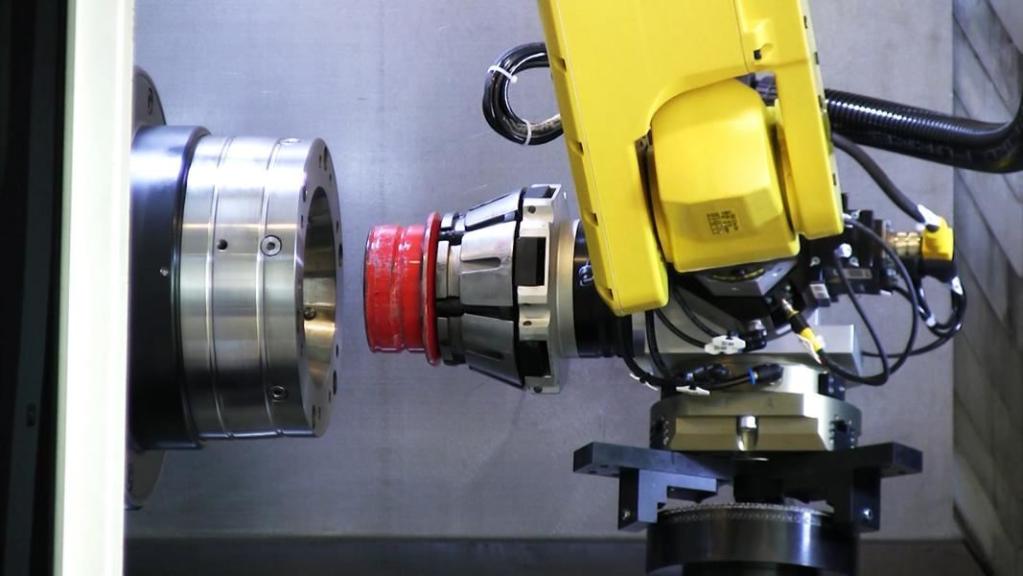

Spannkopf- und Werkstückanschlagwechsel mit Toplus AC oder Spanntop AC-Spannfutter
Diese kraftbetätigten Spannfutter mit integrierter Schnittstelle werden zum gemeinsamen oder getrennten Wechsel des Spannkopfs und des Werkstückanschlags eingesetzt. Die Spannfutter sind für Drehmaschinen mit horizontaler oder vertikaler, rotierender Spindel geeignet und sogar stationär auf Bearbeitungszentren oder Messmaschinen einsetzbar. Mit dieser Automatisierungslösung, die auch in Kombination mit Centrotex AC einsetzbar ist, ist kein manuelles Rüsten erforderlich und eine mannlose sowie prozesssichere Fertigung möglich. Die Rundlauf- und Fertigungsgenauigkeiten sind identisch zu den bekannten Hainbuch-Spannfuttern.
