Für den schnellen Werkzeugwechsel an Pressen
Komplettlösungen für die Umformtechnik
Wenn an Pressen große und schwere Werkzeuge gewechselt werden müssen, bieten sich Tragkonsolen als komfortable Handlinghilfe an. Mit einem umfangreichen Sortiment und verkürzten Lieferzeiten startet ROEMHELD eine Produktoffensive.
Die Tragkonsolen erleichtern das Einschieben von Werkzeugen, die per Kran oder Gabelstapler auf den Konsolen platziert werden. Sie sind in vielen Ausführungen erhältlich. Das Angebot umfasst gestützte Versionen mit und ohne Antrieb für Traglasten bis zu 25 t, hängende und schwenkbare Varianten für beengte Räumlichkeiten sowie eine automatisierbare Wechselstation für Werkzeuge mit einem Gesamtgewicht von bis zu 32 Tonnen.
Bei dieser wird das neue Werkzeug mit einer linearen Bewegung auf den Pressentisch bewegt, dabei schiebt es seinen Vorgänger gleichzeitig nach hinten aus der Maschine hinaus. Durch den schnellen Austausch und die komfortable Handhabung lassen sich Rüstzeiten bei hohen Werkzeuggewichten oft deutlich verkürzen.
Sonderausführungen decken breites Anwendungsspektrum ab
Darüber hinaus realisiert ROEMHELD kundenspezifische Versionen, beispielsweise für besonders große Lasten, mit individuellen Auflagelängen oder als verschiebbare Varianten. Diese Sonderausführungen lassen sich äußert flexibel gestalten und auf beliebige Anwendungsfälle in der Fertigung anpassen.
Passend zu den Tragkonsolen bietet die Unternehmensgruppe Rollen- und Kugelleisten, mit deren Hilfe das Werkzeug leicht auf den Pressentisch gerollt werden kann. Eine Reihe von Transportwagen für mittlere bis schwere Lasten ergänzt das Angebot der Werkzeugwechseltechnik.
Traglasten bis zu 250 kN

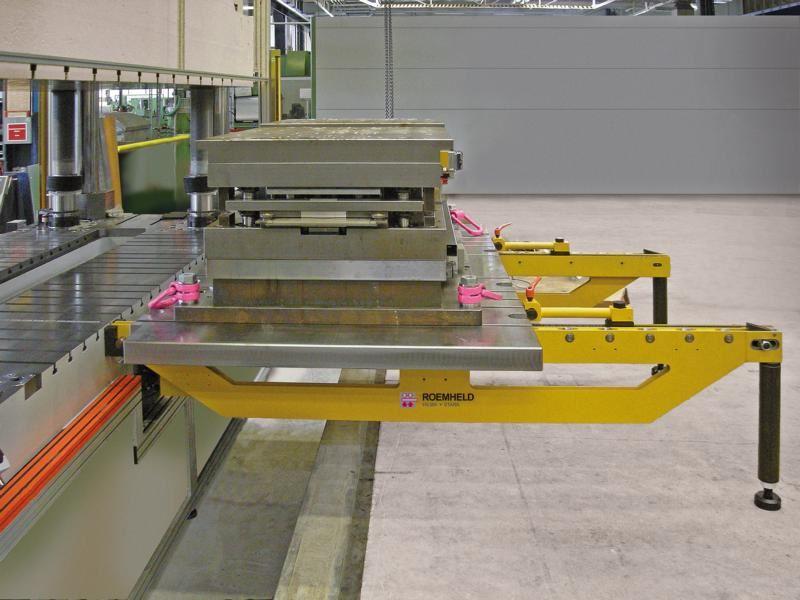

Montierbare Tragkonsolen werden paarweise in separat befestigten Aufnahmehaken an der Wechselseite der Presse eingehängt. Dadurch lassen sie sich rasch demontieren und an anderen Maschinen verwenden. Sie eignen sich gleichermaßen für die Erstausstattung wie auch zum Nachrüsten und können den Zeit- und Kraftaufwand beim Werkzeugwechsel merklich reduzieren.
Über hochfeste, gehärtete Nadellager gleitet das Werkzeug in die Presse, bei Bedarf mit Antriebsunterstützung. Eine schlagunempfindliche Beschichtung trägt zur Robustheit der Konsolen bei. Traglasten bis zu 250 kN werden mit dem Standard-Produktportfolio abgedeckt, Auflagelängen von 500 bis 3.500 mm sind möglich.
Schwenkbare Konsolen bei Platzmangel
Ist vor der Presse wenig Platz und ein häufiges Aushängen der Konsolen nicht gewünscht, bieten sich schwenkbare Modelle an. Diese werden im Gegensatz zu den anderen Versionen fest am Pressentisch montiert und lassen sich bei Bedarf an die Tischkante klappen. Die maximal mögliche Traglast beträgt hier 60 kN.
Stützfuß und elektrischer Antrieb für Werkzeuge bis 25 t Gewicht
Bei Gewichten bis 25 t oder bei großen Werkzeugbreiten sorgen Stützfüße für zusätzliche Stabilität der Konsolen. Diese sind um 60 mm in der Höhe verstellbar, so dass Unebenheiten im Boden problemlos ausgeglichen werden können. Das Einschieben erleichtert ein zusätzlicher elektrischer Antrieb. Eine kostengünstige Alternative hierzu bildet die Kombination aus Handkurbel und Übersetzungsgetriebe. Sie kann bei Werkzeuggewichten bis 6 t eingesetzt werden.
Automatisierung möglich
Wird ein zusätzlicher elektrischer Zug-Schubantrieb gewählt, lässt sich das Einfahren und Positionieren des Werkzeugs auch automatisieren. Dazu wird die Konsole mit Rollen- oder Kugelleisten im Tisch kombiniert und eine entsprechende Einbindung in die Pressensteuerung geschaffen.
Komplettlösungen für den Werkzeugwechsel
Darüber hinaus realisiert ROEMHELD auch Komplettlösungen für das Spannen und Wechseln von Werkzeugen am Pressentisch. Hierfür kann die Unternehmensgruppe auf ein umfangreiches Sortiment an hydraulischen Spannelementen und modular aufgebauten Hydraulikaggregaten zurückgreifen.
