Bildverararbeitungs-Messung trifft Scannen
MiScan Vision-System von Mitutoyo

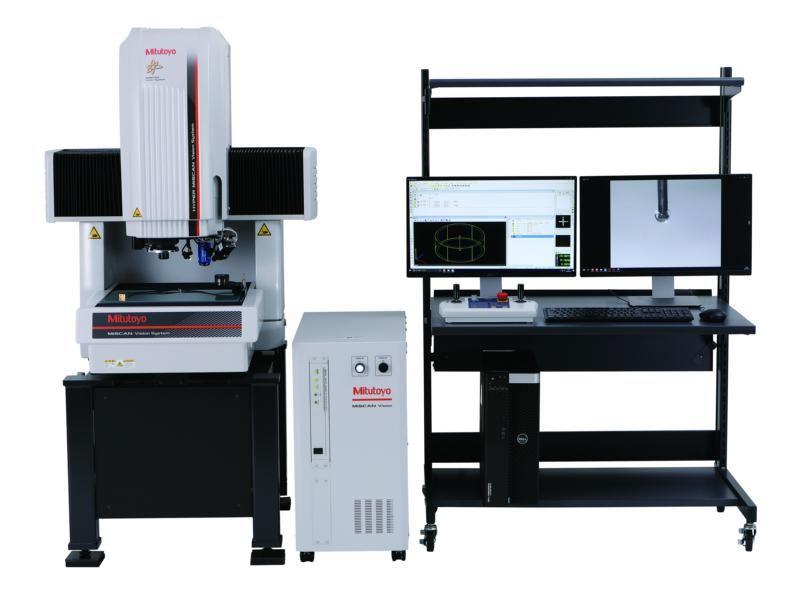

Mitutoyos Multisensor-CNC-Bildberarbeitungsmessgerät MiScan Vision System – bestückt mit dem scannenden Messkopf MPP- Nano – beeindruckt mit hoher Messgenauigkeit.
Das Multisensorgerät MiScan Vision System von Mitutoyo gibt es in den Versionen Apex und Hyper . Es kombiniert präziseste non- taktile Messung bei hohem Messdurchsatz mit hochgenauem taktilem Messen. Bei der Apex-Variante kommt der bewährte SP25M Scan -Messkopf zum Einsatz, die Version Hyper wartet mit dem hochgenauen MPP -Nano Scan -Messkopf auf, der auch winzigste Details und Features zu messen vermag.
Letzterer punktet mit beeindruckenden Eckdaten: Er bringt es auf eine Antastabweichung von nur 0,6 m sowie eine herausragende Scanning -Antastabweichung von 0,6 m, gepaart mit der hohen Auflösung von 0,02 m des Hyper-Modells. Damit ist das MiScan Vision-System in der Lage, alle Messaufgaben an kleinen bis mittleren Werkstücken mit mittlerer Genauigkeit (Apex) bis hin zu solchen auszuführen, bei denen es auf äußerste Präzision ankommt (Hyper mit MPP -Nano-Messkopf).
Der MPP-Nano kann dabei mit Tastern von 2 bis 9 mm Länge und mit 125 bis 500 m Tastspitzendurchmesser bestückt werden. MITUTOYO bietet optional auch eine Betrachtungseinheit an, mit der sich die Scanmessung auf dem PC-Monitor überwachen lässt. Das MiScan Vision-System kombiniert so die Funktion eines Top- End -Bildverarbeitungsmessgeräts mit der Vielseitigkeit und der Flexibilität eines Drei-Koordinaten-Messgeräts, das über die Leistung des UC400-Controllers verfügt.
Es ist mit einer CCD -Kamera und verschiedenen Beleuchtungsmöglichkeiten wie beispielsweise einem Koaxial - und einem LED -Ringlicht ausgestattet. Die leistungsstarke und nutzerfreundliche MCOSMOS-Software umfasst die VISIONPAK-PRO-Software für Bildverarbeitungsmess-Anwendungen. Sie beinhaltet viele Features und Funktionen der tausendfach bewährten QVPAK-Software, darunter die verschiedensten Filter, beispielsweise für zuverlässige Kantenerkennung.
