Laufrollenführungen mit Toleranzausgleich
Linearschienen für anspruchsvolle Bewegungen

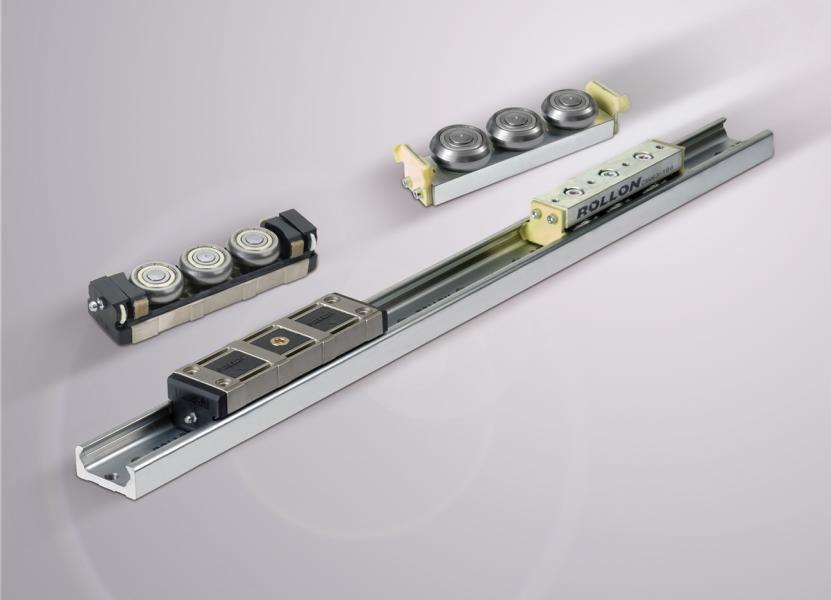

Die Laufrollenführungen der Compact Rail von Rollon sind hochpräzise, extrem robust und unglaublich vielseitig. Die selbstausrichtenden Systeme gleichen Parallelitätsfehler der Montageoberfläche aus und lassen sich dank ihrer kompakten Bauweise problemlos auch in enge Bauräume integrieren.
Die Produktfamilie der Compact Rail aus der Linear Line besteht aus Linearschienen mit induktiv gehärteten und geschliffenen Laufbahnen sowie präzisen Rollenläufern aus Stahl. Die Laufrollenführungen sind kompakt gebaut, unempfindlich gegen Schmutz und Staub sowie fu r hohe Verfahrgeschwindigkeiten (max. 9 m/s) und Beschleunigungen (max. 20 m/s2) ausgelegt.
Das Compact Rail-System umfasst drei Produktreihen: die Festlagerschiene (T-Profil), die Loslagerschiene (U-Profil) und die Kompensationsschiene (K-Profil). Mit Kombinationen aus diesen drei Schienentypen lassen sich Parallelitätsfehler der Montageoberfläche in einer oder zwei Ebenen perfekt ausgleichen. Fertigungstoleranzen, zum Beispiel bei Maschineneinhausungen, können so einfach kompensiert werden.
Die Laufbahnen liegen auf der Innenseite eines C-Profils und sind optimal vor Verschmutzungen geschützt. Das sorgt für eine lange Lebensdauer sowie eine besonders kompakte Bauform – ideal für raue Umgebugen sowie Konstruktionen, in denen nur wenig Platz zur Verfügung steht. Die Läufer mit Stahl- oder vernickeltem Aluminiumkorpus und lebensdauergeschmierten Radialrollenlagern zeichnen sich durch einen sehr ruhigen und geräuscharmen Lauf aus und garantieren reibungslose Bewegungen. Schienen und Läuferkorpus sind standardmäßig verzinkt nach ISO 2081.
Für höhere Anforderungen in puncto Korrosionsschutz stehen applikationsspezifische Oberflächenbehandlungen zur Verfu gung, z.B. vernickelte Ausfu hrungen mit Zulassung fu r den Einsatz in der Nahrungsmittelindustrie. Rollon liefert die Automationskomponenten in Schienenlängen von 160 bis 3.600 mm sowie in den Schienenbreiten 18, 28, 35, 43 und 63 mm. Größere Längen lassen sich durch das Zusammenfügen zweier oder mehrerer Schienen erzielen.
Die große Auswahl an Größen und Bauformen ermöglicht eine Vielzahl an Kombinationen und sorgt so für eine hohe Anwendungsflexibilität. Ob Roboter, Manipulatoren, Industriemaschinen oder Verpackungssysteme – überall, wo Linearbewegungen zuverlässig und kompakt automatisiert ausgeführt werden sollen, ist die modulare Compact Rail erste Wahl. Auch Branchen wie die Medizintechnik, Logistik und Luftfahrtindustrie profitieren von den spezifischen Eigenschaften der robusten Laufrollenführungen.
