Fünfachsen-BAZ von Hedelius
Acura-Baureihe auf der AMB 2016
Vor fast genau drei Jahren präsentierte die inhabergeführte HEDELIUS Maschinenfabrik GmbH mit der Tiltenta Baureihe eine neue Generation von fünfachsigen Hochleistungsbearbeitungszentren mit schwenkbarer Hauptspindel. Aufbauend auf diesen Erfahrungen hat HEDELIUS nun mit der ACURA eine neue Fünfachs-Baureihe mit Dreh-Schwenktischeinheit zur Hochleistungsbearbeitung entwickelt.
Bei der ACURA-Baureihe ist der Name Programm. Verfügbar in zwei Größen bestechen die Fünfachs-Bearbeitungszentren mit hoher Präzision auf kleinstem Raum. Die ACURA 55 ist mit einer Dreh-Schwenktischeinheit Ø440 mm ausgerüstet und verfügt über Verfahrwege von 500 x 550 x 520 mm (x/y/z). Die große Schwester ACURA 65 kommt auf Verfahrwege von 700 x 650 x 600 mm (x/y/z) und ist mit einer Dreh-Schwenktischeinheit Ø650x540 mm ausgestattet.
Konstruiert für eine hochpräzise Bearbeitung
Die hohe Präzision der ACURA basiert auf der speziellen Maschinenkonstruktion insbesondere der Y- Ache und der vertikalen Z-Achse. Der Abstand der Hauptspindel zu den Führungen der Y-Achse und Z-Achse ist über den gesamten Verfahrbereich konstant. Dieser Aufbau eliminiert die Nachteile vieler herkömmlicher Fünfachs-Bearbeitungszentren. Die massiv verrippten Vorschubschlitten aus Grauguss reduzieren zudem entstehende Vibrationen. Die Z-Achse ist zum Schutz vor Wärmeeinstrahlung und Zugluft verkleidet. So wird der Wärmegang reduziert und das Bearbeitungsergebnis nochmals genauer.
Die Dreh-Schwenktischeinheit ist beidseitig gelagert und wird hydraulisch geklemmt. Dies macht sich in der Stabilität positiv bemerkbar und erlaubt in Verbindung mit den drehmomentstarken Celox Motorspindeln (bis 35 kW Antriebsleistung und bis 183 Nm Drehmoment) eine Leistungszerspanung auch in Problemwerkstoffen. Wie bei anderen HEDELIUS-Bearbeitungszentren werden auch bei der ACURA hoch vorgespannte Rollenführungen, geschliffene Kugelrollspindeln und direkte Wegmesssysteme an allen Achsen eingesetzt.
65-fach Werkzeugmagazin im Standard
Mit einer Grundfläche von 2680 x 2850 mm und einer Bauhöhe von 2550 mm passt die ACURA in nahezu jede Werkhalle. Hydraulik, Pneumatik, Zentralschmierung, Schaltschrank und Kühlaggregate sind in die Maschinenverkleidung integriert und von der rechten Maschinenseite wartungsfreundlich zugänglich. Der HEDELIUS-Grundsatz „Der Bediener im Fokus“ gilt auch für die ACURA. So ist die Maschinentischhöhe mit 845 mm auf perfekte Zugänglichkeit ausgelegt, ebenso wie die große Schiebetür. Die Planscheibe des Dreh-Schwenktisches wurde im Vergleich zu anderen Maschinen weiter nach vorne gelegt, sodass der Zugang zum Werkstück noch einmal verbessert wird. Der Arbeitsraum der ACURA ist komplett gekapselt, um ein möglichst sauberes Arbeitsumfeld zu gewährleisten. Eine Kranbeladung ist dennoch uneingeschränkt möglich.
Ein weiteres Highlight der Maschine ist das auf der rechten Maschinenseite integrierte 65-fach Werkzeugmagazin. Das Magazin kann von vorne über eine Beladetür hauptzeitparallel bestückt werden. Zur Erweiterung können die ACURA Bearbeitungszentren mit einem sogenannten Standby Magazin mit bis zu 190 zusätzlichen Werkzeugplätzen erweitert werden.
Komplett überarbeitet wurde das Bedienterminal. Die Maschine wird serienmäßig ausgerüstet mit einer Heidenhain TNC 640 Steuerung mit 19“ Monitor und Volltatstatur inkl. Eilgangpotentiometer. Optional steht eine Sinumerik 840D Solutionline ebenfalls mit 19 Zoll-Monitor zur Verfügung.

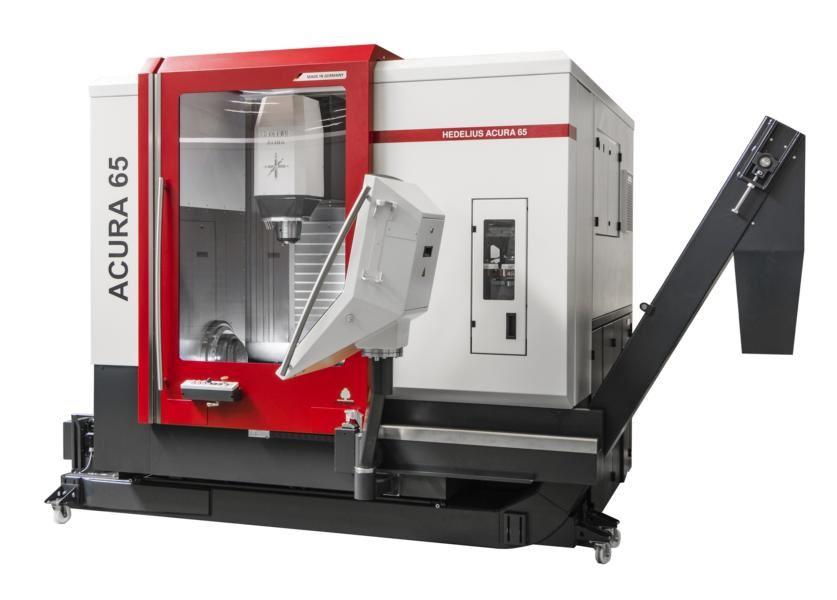

Auf der AMB 2016 in Stuttgart wird HEDELIUS die ACURA 65, das erste Modell aus der neuen Baureihe, erstmals einer breiten Öffentlichkeit präsentieren.
