Junkers wirtschaftliches Kraftpaket
Schälschleifen mit der GRINDOR speed

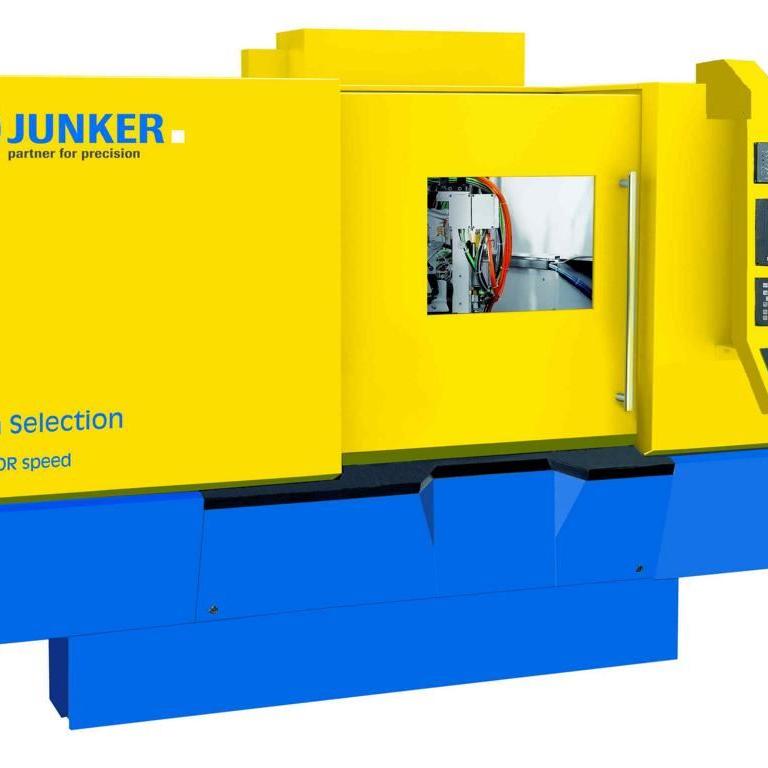

Der Schwarzwälder Schleifmaschinenhersteller JUNKER hat mit der GRINDOR speed ein hocheffizientes Maschinenkonzept entwickelt, das Schnelligkeit und Flexibilität mit einem überzeugenden Preis-Leistungsverhältnis verbindet.
Dass im Hochleistungsschleifen kein Weg an JUNKER vorbeiführt steht außer Frage. Jüngstes Beispiel ist die Hochgeschwindigkeitsschleifmaschine GRINDOR speed, die auf der EMO mit einer neuen Steuerungsgeneration zu sehen war. Mit CBN- oder Diamantschleifmittel garantiert sie optimale Ergebnisse und enorme Produktivität; von kleinen Losgrößen bis hin zur Serienfertigung.
Frei programmierbare CNC-B-Achse

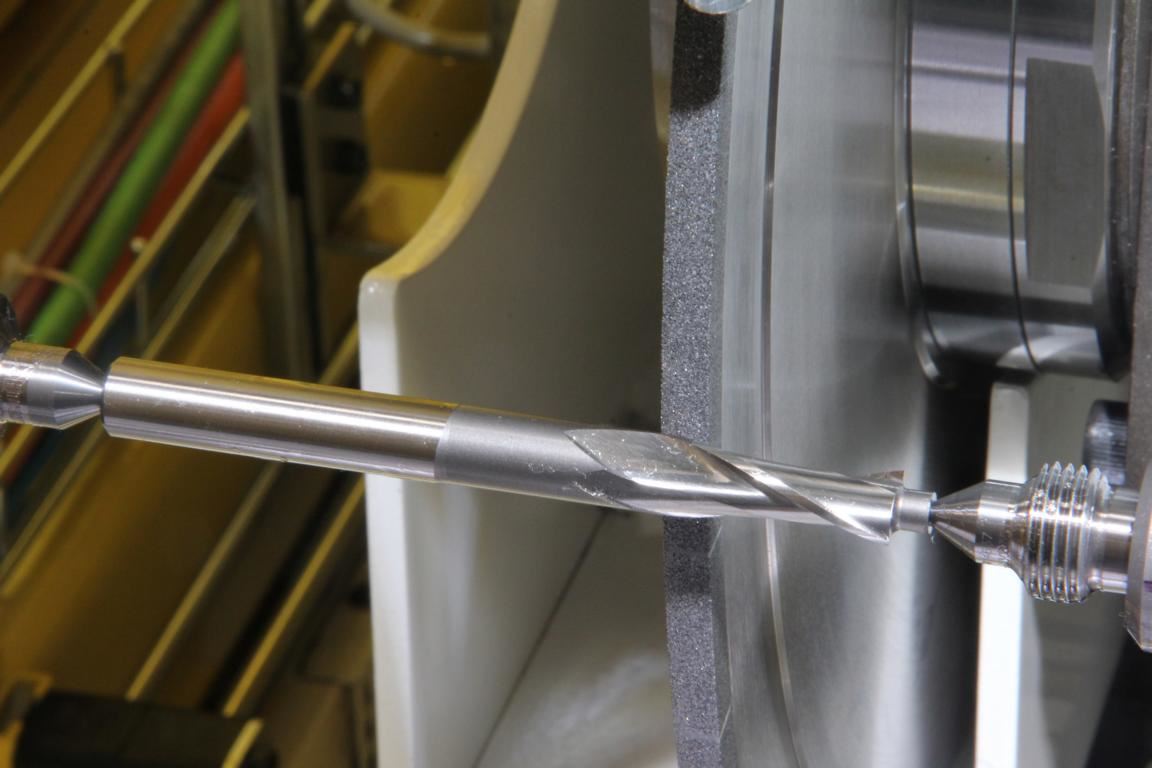

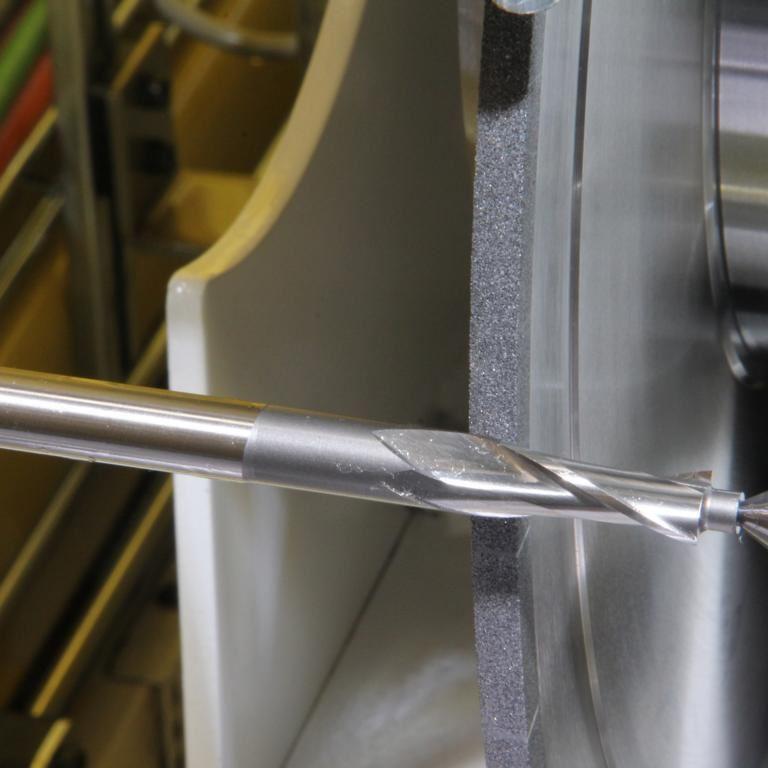

Die Maschine verfügt über eine frei programmierbare CNC-B-Achse und ermöglicht dadurch ein sehr breites Anwendungsspektrum und absolute Universalität: Außenrund-, Planschultern, Konen, Fasen, Ringnuten und Einstiche lassen sich einfach und schnell in bester Qualität bearbeiten.
Durch den Einsatz von bis zu zwei Hochleistungs-Schleifspindeln mit je 12kW Antriebsleistung und einer Umfangsgeschwindigkeit von bis zu 140m/s sind Vor- und Fertigschleifoperationen möglich. Maximale Abtragsleistung werden somit mit höchster Oberflächengüte in Spiegelglanzqualität verbunden.
Produktiv und schnell
Die GRINDOR speed erlaubt klassische Bearbeitungsverfahren wie Einstechschleifen und das JUNKER-Schälschleifverfahren. JUNKER ist der Pionier des Schälschleifens und dominiert dieses Verfahren bis heute. Dabei fährt die Schleifscheibe sofort bis auf das Endmaß in die Außenkontur des Werkstücks und trägt in einem Längsschleifvorgang das komplette Schleifaufmaß ab.

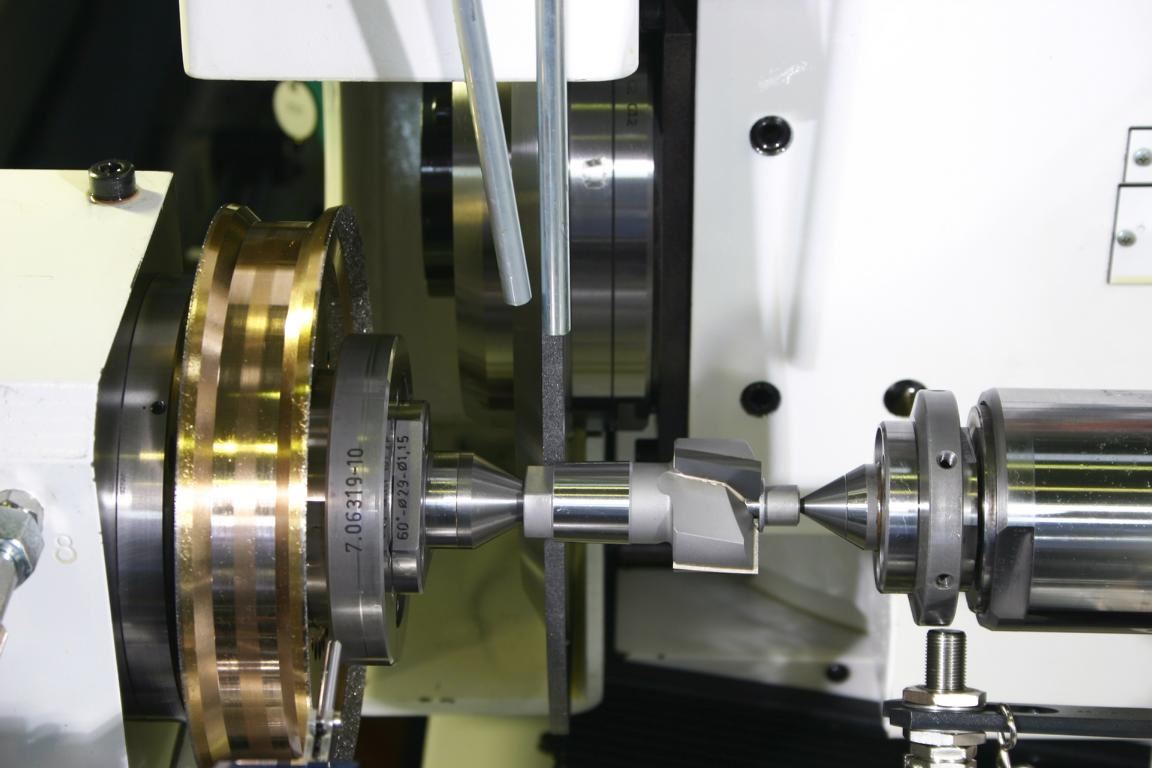

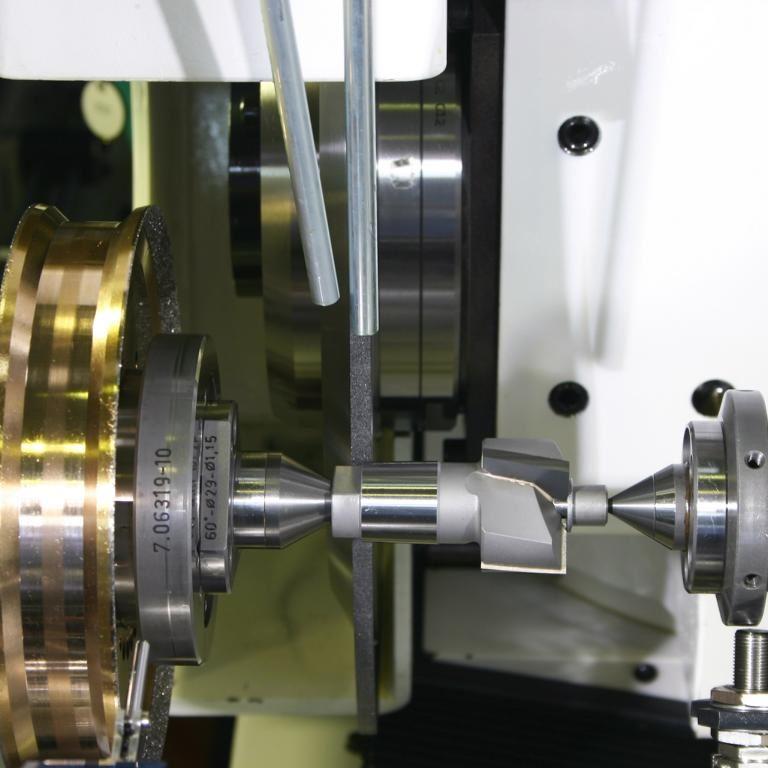

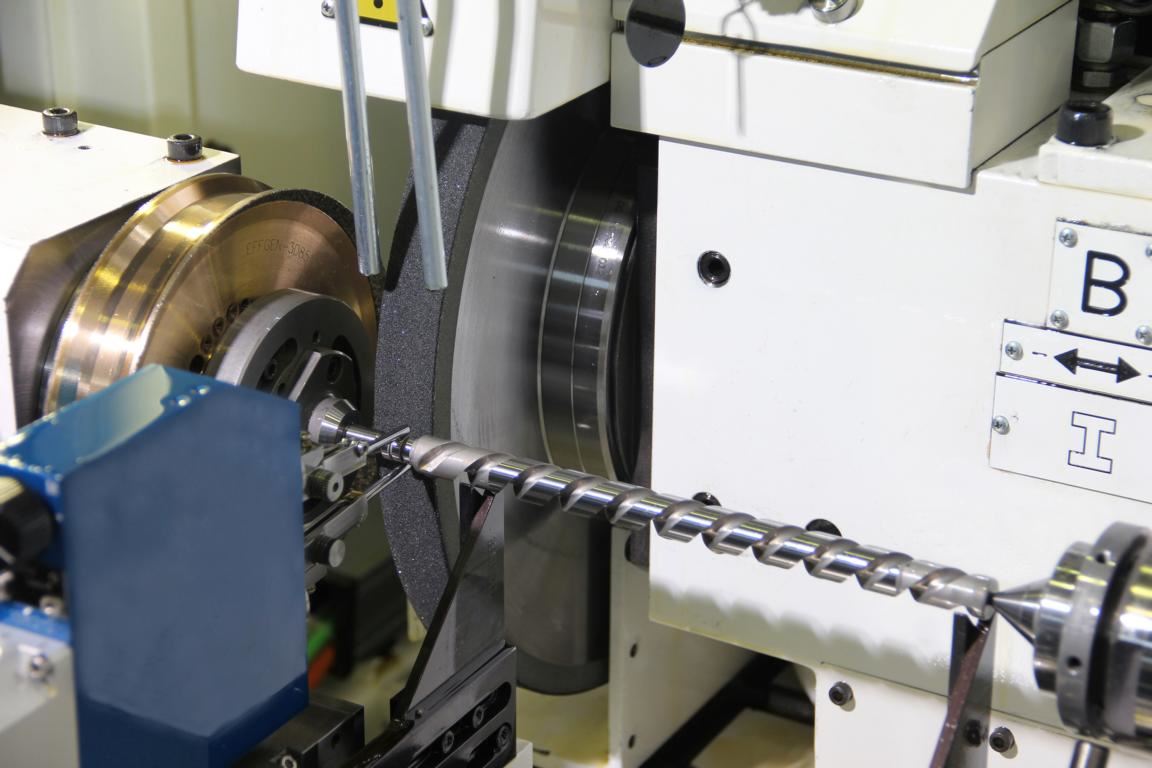

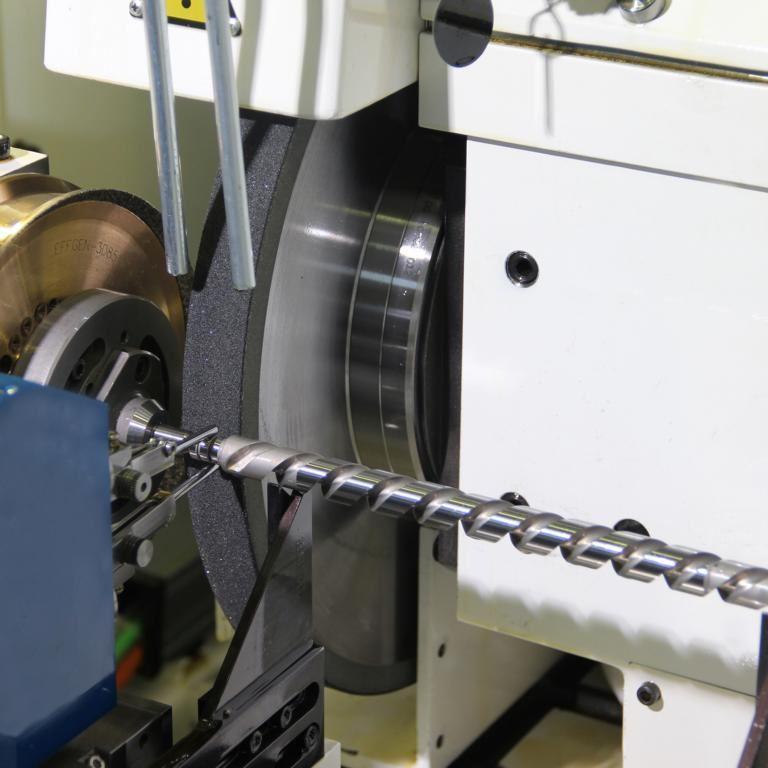

Die Maschine deckt einen breiten Anwendungsbereich in der Bearbeitung von Werkstücken ab. Von Schneidwerkzeugen bis hin zu wellenartigen, rotationssymetrischen Teilen lassen sich auf der GRINDOR speed nahezu alle Werkstücke mit einer Schleiflänge von bis zu 500 mm bearbeiten. Auch das Schleifen einer komplexen Teilefamilie ist auf dieser Maschine mit wenig Rüstaufwand möglich.
Die Schleif- und Werkstückspindel sind mit der bewährten JUNKER-Dreipunkt-Aufnahme ausgestattet. Schnelle Schleifscheiben- und Spitzenwechsel sorgen dadurch für kurze Umrüstzeiten und eine hohe Verfügbarkeit. Ein weiterer Vorteil für die Serienfertigung ist die einfache Anbindung von Peripheriegeräten. Eine automatisierte Teilezuführung und Werkstückentnahme kann so problemlos realisiert werden.
Erstklassiger Bedienkomfort durch neue Steuerung
Die GRINDOR speed wurde zur EMO erstmals mit der neuen Steuerungsgeneration FANUC 0i-TD ausgestattet. Damit kann die Programmierung bequem über Touchscreen und auf Windows-basiertem Programmiersystem erfolgen. Der größere Bildschirm mit höherer Farbauflösung und die deutlich schnellere Verarbeitungsgeschwindigkeit rüsten die Maschine für einen bedienerfreundlichen langjährigen Einsatz. Die Programmierung kann wahlweise an der Steuerung oder extern am PC erfolgen. Für die Programmierung stehen drei verschiedene Möglichkeiten zur Verfügung:
DIN-ISO Programmierung: Hier wird in bekannt einheitlicher Maschinensprache programmiert
JUWOP LS: Die JUNKER Neuentwicklung ist besonders benutzerfreundlich aufgebaut. DXF-Dateien können direkt importiert werden und in wenigen Schritten wird der Schleifablauf automatisch berechnet und in maßstäblicher Darstellung des Werkstücks simuliert.
JUWOP RP: In diesem Programmiersystem erfolgt die Werkstückbearbeitung durch erweiterte manuelle Eingriffsmöglichkeiten. Der Gesamtbearbeitungsprozess wird dadurch hinsichtlich Leistung, Taktzeit und Qualität weiter verbessert.
Highlights der GRINDOR speed:
Bewährte und ausgereifte Komponenten
Glasmaßstab auf der X-Achse
Werkstückspindelstock mit Dreipunkt-Aufnahme
Schleifspindel mit Dreipunkt-Aufnahme
Reitstock mit Mikro-Feinverstellung und hydraulischer Betätigung
Werkstückmitnahme zwischen den Spitzen (ohne Futter sowie Sondermitnahmen)
Bis zu zwei 12kW HF Außenschleifspindeln
Umfangreiche Service-Dienstleistungen
