Komplettlösung für die Maschinenautomation
Das Be- und Entladesystem unirobot MH 5L-5P
Wer seine vorhandenen Werkzeugmaschinen immer noch händisch be- und entlädt, verschenkt ziemlich sicher jede Menge Geld. Vermutlich werden zudem die Talente und Ressourcen der Mitarbeiter nicht wirklich optimal genutzt. Was tun? Ganz gleich, ob Einlege-, Futter- oder Aufspannteile zu handhaben sind, Investitionen in FMB Unirobot rechnen sich nachweislich schnell: sie verlängern Maschinenlaufzeiten, sie sind einfach zu bedienen, sie arbeiten flexibel und zuverlässig und sie verschaffen den Mitarbeitern Freiräume für sinnvollere Aufgaben im Unternehmen sowie mehr Zeit für Qualifizierungsmaßnahmen.
FMB bietet schlüsselfertige Automationslösungen: Beratung, kundenindividuelle Konfiguration, Inbetriebnahme, Schulung, Kundendienst, Finanzierung, Leasing - alles aus einer Hand!

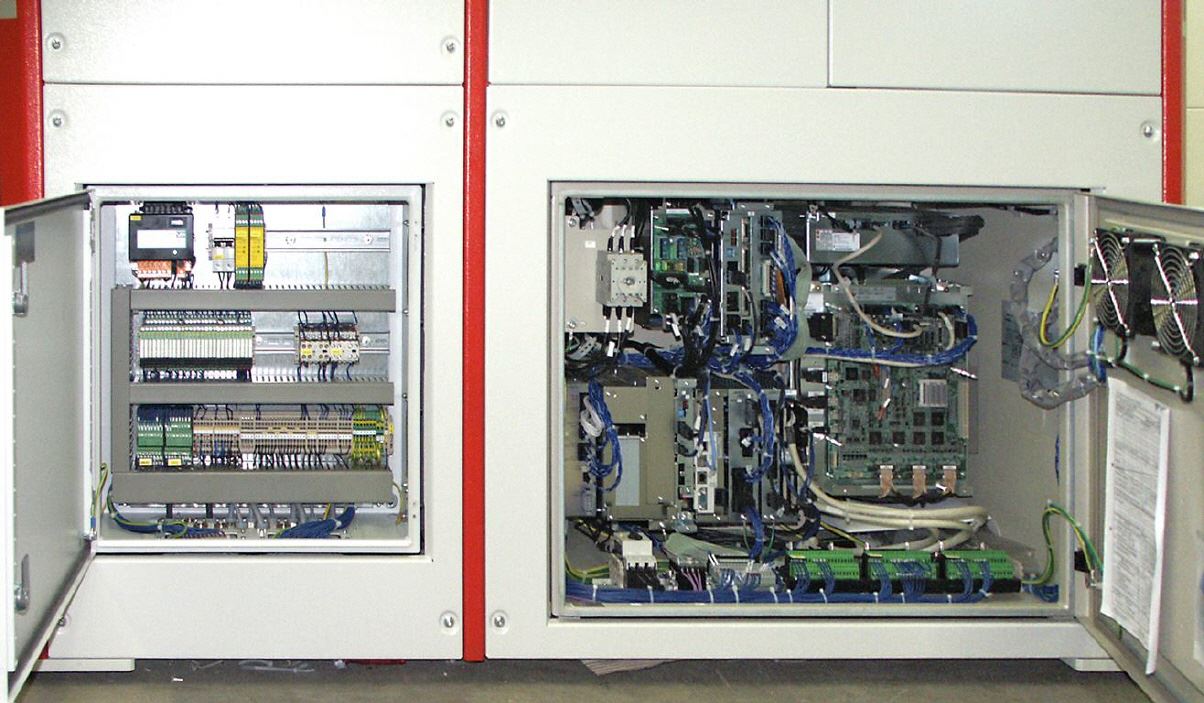

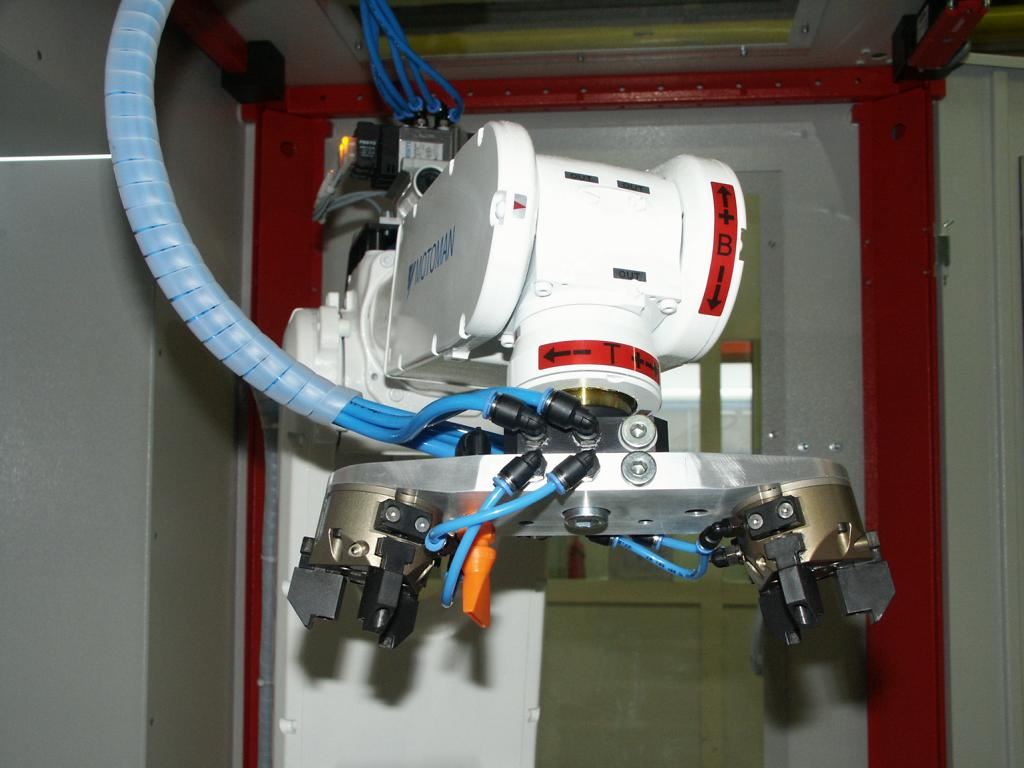

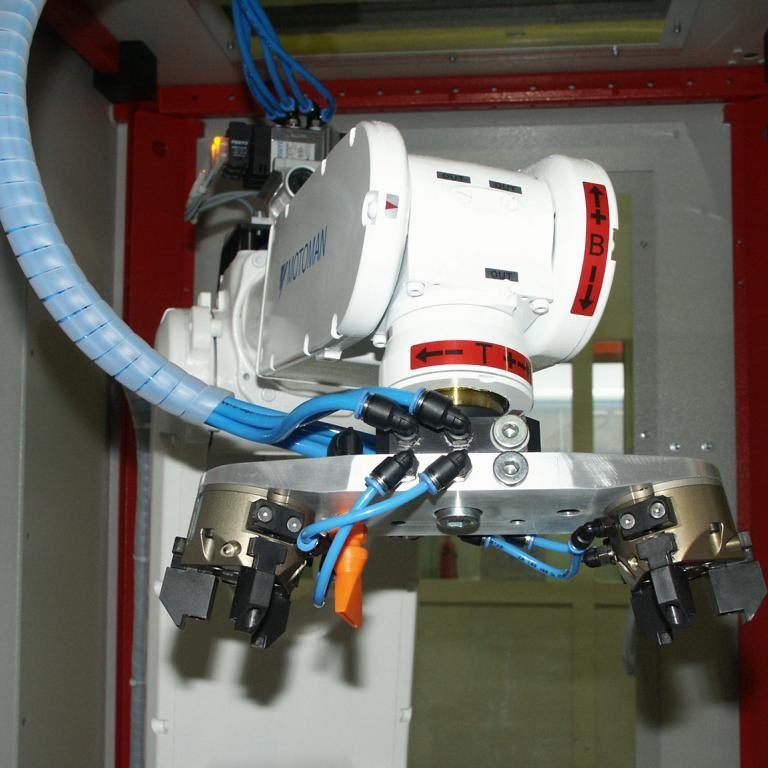

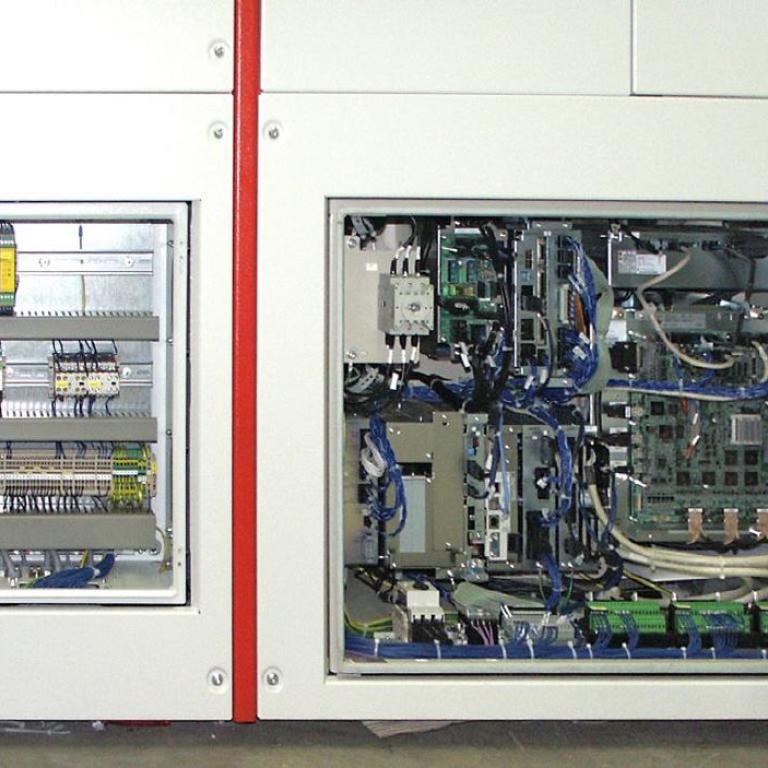

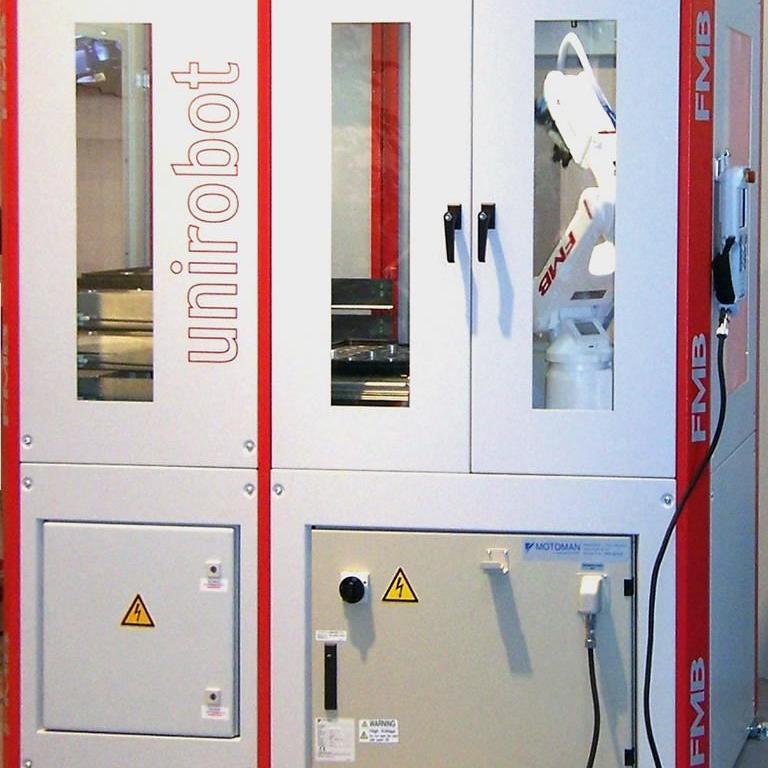

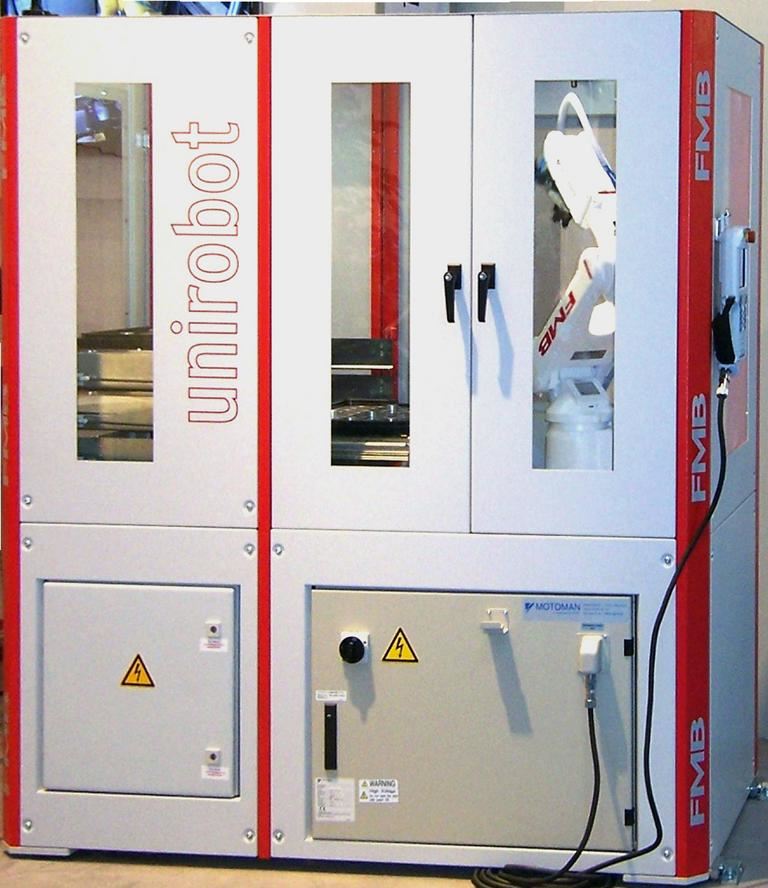

Nun präsentieren die Faulbacher das neue ultrakompakte Be- und Entladesystem unirobot MH 5L-5P. Herzstück ist der neue Motoman Roboter MH5L mit fünf Kilogramm Handlinggewicht. Die ebenfalls neue Steuerung DX100 baut so kompakt, dass sie sich komplett in die Zelle integriert und die Stellfläche nur noch 1.800x800 qmm misst.

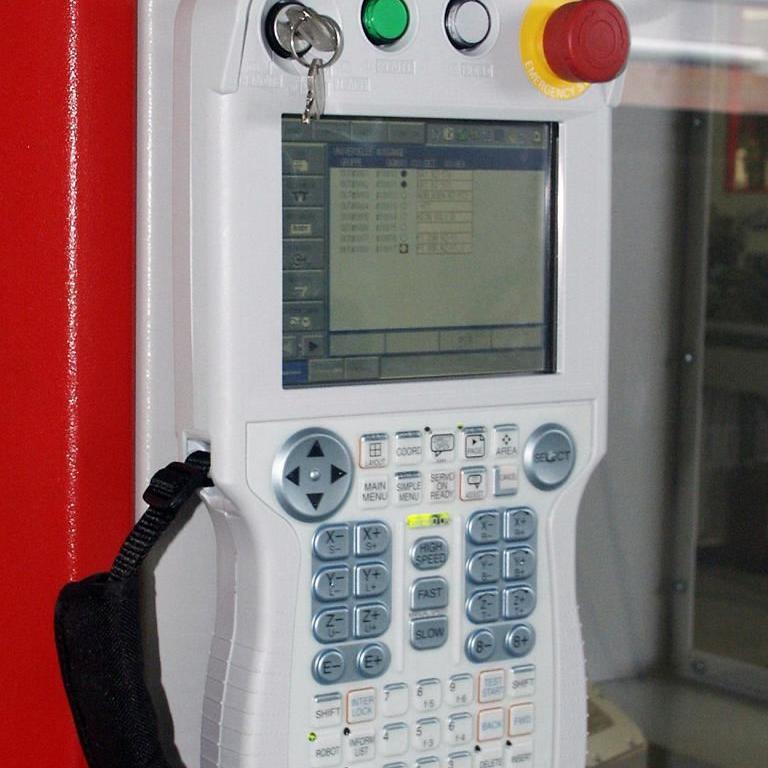

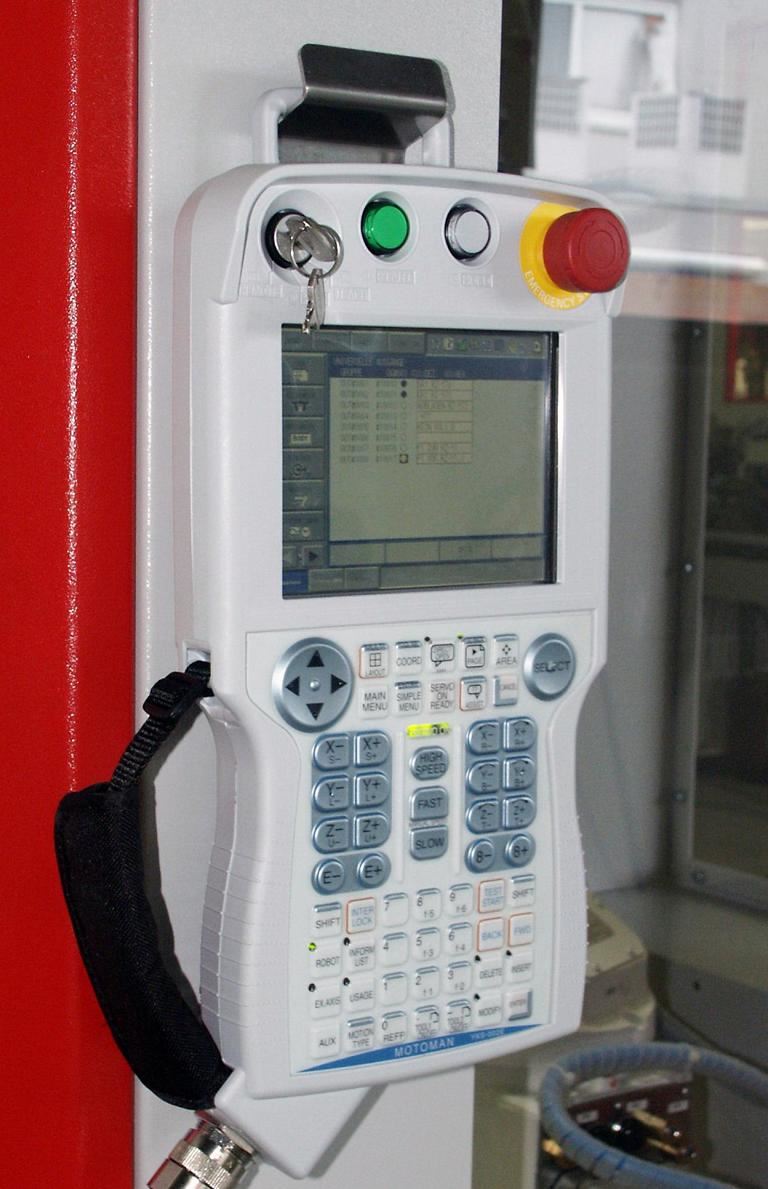

Für die mechanische und elektrische Kopplung von Roboter und CNC-Maschine hat FMB eine kostengünstige und umrüstfreundliche Einheitsschnittstelle realisiert. Programmiert wird der unirobot im Teach-in-Verfahren. Das ergonomische Bedientableau ist abnehmbar und erweist sich nach Formgebung und Gewicht als sehr handlich. Programmparameter und Programmablauf werden durch ein hochwertiges 5,7-Zoll LCD-Farbdisplay visualisiert. Schnittstellen für USB und CF-Cards sind integriert. Als Betriebssystem dient Windows CE. Die Robotersteuerung integriert eine SPS und kann via RS-232C sowie Ethernet zum Beispiel zwecks Anlagenfernüberwachung Daten kommunizieren. Funktionen wie Not-Aus und Sicherheitssperre, Kollisionsvermeidung über frei definierbare Störbereiche und Kollisionserkennung durch Lastüberwachung der Roboterachsen schützen Bediener wie Anlage gleichermaßen vor den Folgen von Fehlbedienungen.

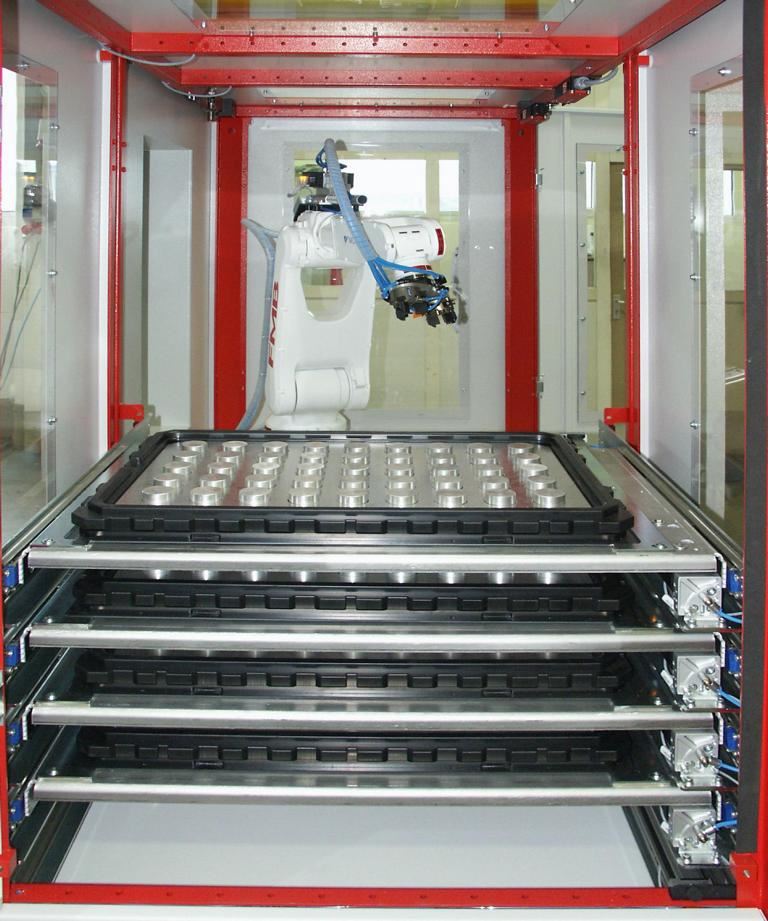

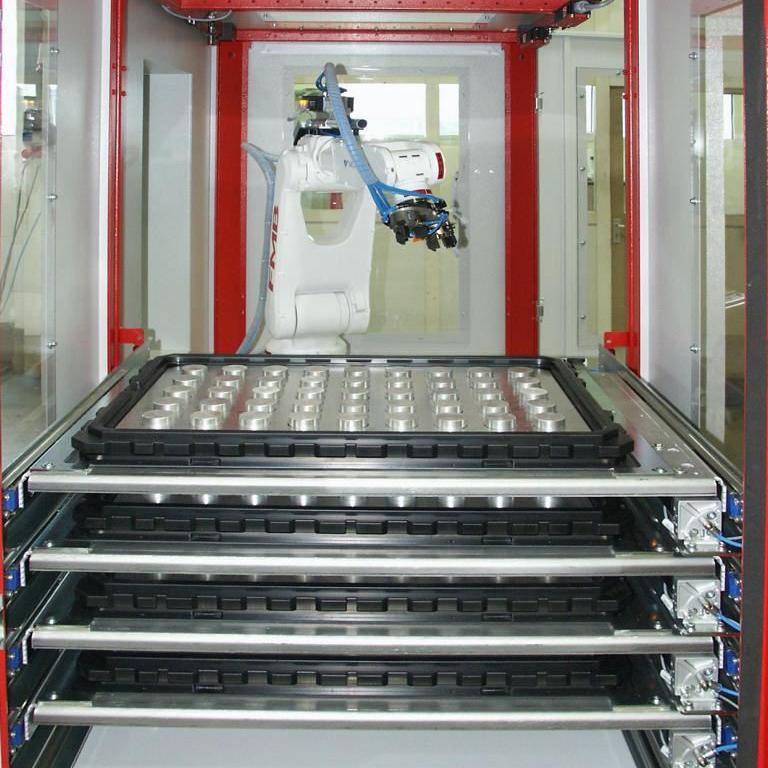

Die schlüsselfertige Komplettlösung integriert für die Bevorratung von Werkstücken und die Ablage von Fertigteilen fünf Trägerpaletten mit einer nutzbaren Fläche von jeweils 400 x 600 qmm. Die Reichweite des Roboters aus der Zelle beträgt beachtliche 750 mm. Ein weiteres Plus: Die Automationszelle wird vor der Maschine auf einem Schienensystem platziert und lässt sich mit wenigen Handgriffen um 1000 mm verschieben, wodurch der Zugang zum Arbeitsraum erhalten bleibt.
Das Be- und Entladesystem unirobot MH 5L-5P eignet sich für die Automation von CNC-gesteuerten Drehmaschinen, Fräsmaschinen, Bohrzentren, Pressen, Stanzen und vieles mehr.

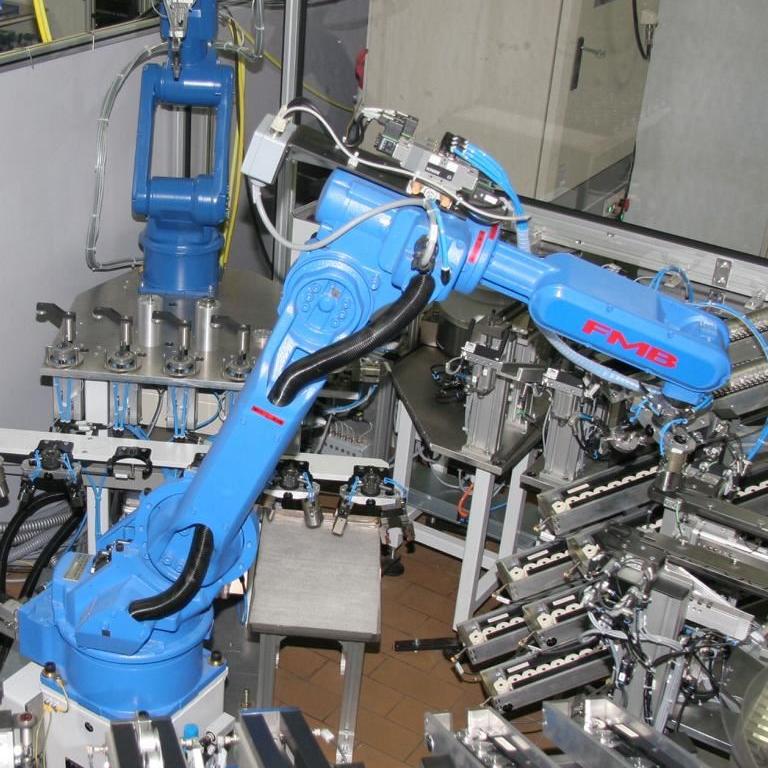

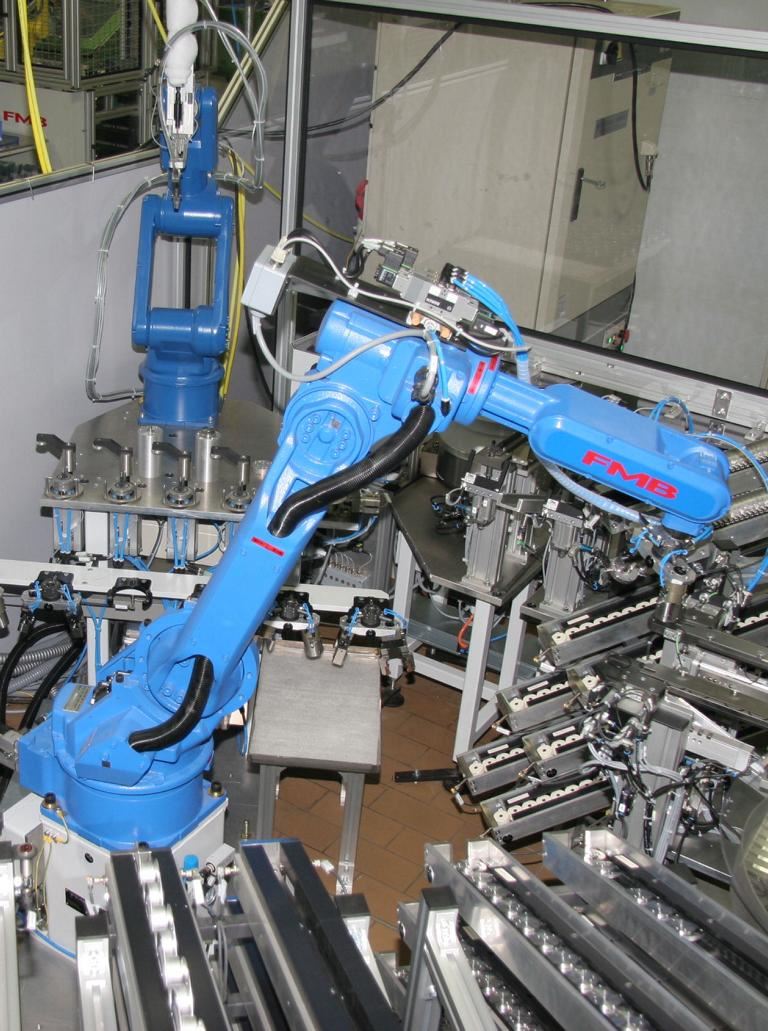

Stephen Ackermann, Leiter Konstruktion Unirobot-Systeme: „Wir haben mit unirobot mittlerweile gut 280 kundenindividuelle Lösungen realisiert und damit unterschiedlichste Dreh-, Fräs-, Schleifmaschinen, Pressen, Messmaschinen und vieles mehr automatisiert. Im vergangenen Jahr hat sich unser unirobot-Baukasten erstmals auch für die Automation komplexer Montagevorgänge bewährt. Bei Fresenius Medical Care in Schweinfurt montiert eine unirobot-Zelle mit zwei Robotern aus fünfzehn Einzelteilen Pumpen für Dialysegeräte - komplett mannlos, inklusive eines ersten Funktionstest und einer Dichtheitsprüfung. Das unirobot-Konzept ist flexibel skalierbar und lässt sich durch zahlreiche Zusatzoptionen individuell erweitern.“
Abgerundet wird das unirobot-System zum Beispiel durch integrierbare Wendestationen für Werkstücke, Entgratfunktionen, Markiersysteme, Türautomatiken für die Werkzeugmaschine, Prüf- und Messeinrichtungen, SPC und QS-Schnittstellen, bis hin zur Anlagenfernüberwachung mittels Telefon via SMS.
